1 特性
- IEC 61000-4-2 4 級接觸靜態放電 (ESD) 保護
- 外部線路上 ±12kV 接觸放電
- 適用于 HDMI 1.4 和 HDMI 1.3 接口的單芯片 ESD 解決方案
- 具有電流限制和反向電流保護功能的片載 5V 負載開關
- 支持針對 HDMI 1.4 音頻返回線路的實用 (UTILITY) 線路保護
- 最小化傳輸差分信號 (TMDS) 信號對之間 < 0.05pF 的差分電容
- 工業標準 16-TSSOP 和節省空間的 16-RSV 封裝
- 支持超過 3.4Gbps 的數據速率
- RDYN = 0.5Ω（典型值）
- 商業溫度范圍：–40°C 到 85°C
2 應用
- 終端設備
- 機頂盒
- 電子書
- 平板電腦
- 智能電話
- 便攜式攝像機
- 接口
- HDMI
3 說明
TPD13S523 器件是一款集成 IEC 61000-4-2 ESD 保護的單芯片解決方案（適用于 HDMI 1.4 或 HDMI 1.3 接口）。該器件提供 13 條 TVS 二極管通道，帶有與 HDMI 連接器高速線路匹配的直通引腳映射。在提供 ESD 保護的同時，TPD13S523 不會增加高速差分信號的額外失真。單片集成電路技術確保不同線路間的雙信號對出色匹配（TMDS 線路間的差分匹配 < 0.05pF）。這比離散 ESD 解決方案更具優勢，因為兩個不同 ESD 保護電路間的差異可能顯著降低差分信號質量。
TPD13S523 采用了片上電流限制負載開關，符合 HDMI 5V 輸出電氣規范。5V_OUT 處的短路保護可確保器件不會損壞，防止接 GND 意外短路。負載開關也采用了反向電流阻斷功能，可確保兩個 HDMI 驅動器連接在一起時 HDMI 驅動器側不會錯誤導通。
這些 器件 TPD13S523，包括機頂盒 (STB)、電子書、平板電腦、智能手機以及便攜式攝像機。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPD13S523 | TSSOP (16) | 5.00mm x 4.40mm |
| UQFN (16) | 2.60mm x 1.80mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

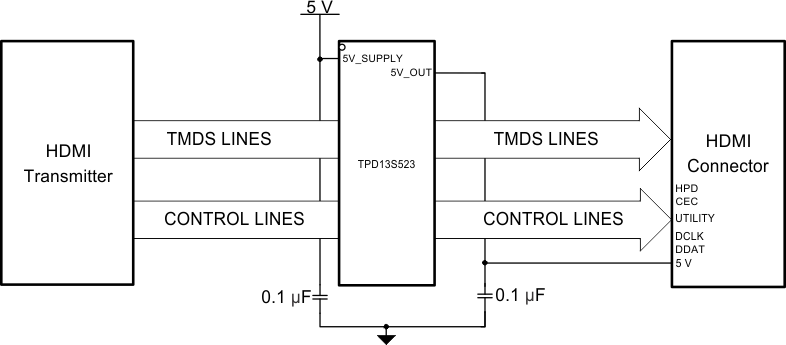

HDMI 發送器端口的原理圖

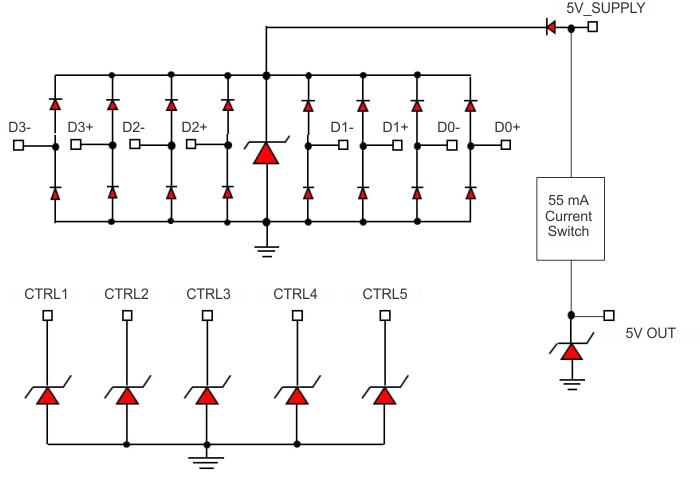

方框圖
