ZHCSDT9C June 2015 – June 2015

PRODUCTION DATA.

封裝選項

機械數據 (封裝 | 引腳)

DDV|44
- MPDS169G

散熱焊盤機械數據 (封裝 | 引腳)

DDV|44
- PPTD233A

訂購信息

1 特性

差分模擬輸入
總諧波失真+噪聲 (THD+N) 為 10% 時的總輸出功率
- 175W/4Ω，橋接負載 (BTL) 立體聲配置
- 220W/3Ω，橋接負載 (BTL) 立體聲配置
- 350W/2Ω，并行橋接負載 (PBTL) 單聲道配置
THD+N 為 1% 時的總輸出功率
- 140W/4Ω，BTL 立體聲配置
- 175W/3Ω，BTL 立體聲配置
- 285W/2Ω，PBTL 單聲道配置
采用高級集成反饋設計，具有高速柵極驅動器錯誤校正功能
（PurePath™ 超高清）
- 高達 100kHz 的單寬帶，用于高清 (HD) 源的高頻成分
- 超低 THD+N：1W/4Ω 時為 0.005%；削波時 <0.01%
- 60dB 電源抑制比 (PSRR)（BTL，無輸入信號）
- <60µV（A 加權）輸出噪聲
- >111dB（A 加權）信噪比 (SNR)
多種可能配置：
- 立體聲、單聲道、2.1 和 4xSE
啟動和停止時無喀噠聲和噼啪聲
90% 高效 D 類操作 (4Ω)
12V 至 36V 寬電源電壓工作范圍
具有錯誤報告功能的自保護設計（包括欠壓、過壓、削波和短路保護）
采用推薦的系統設計時，符合電磁干擾 (EMI) 標準

2 應用

藍光碟磁盤™ /DVD 接收器
高端 HTiB 系統
AV 接收機
高端條形音箱
微型 Combo 系統
有源揚聲器和低音炮

3 說明

TPA3251D2 是一款高性能 D 類功率放大器，它具有 D 類效率并且能夠帶來真正的高端音質。該器件特有高級集成反饋設計和專有高速柵極驅動器錯誤校正功能（PurePath™ 超高清）。該技術可使器件在整個音頻頻帶內保持超低失真，同時展現完美音質。該器件最多可驅動 2 個 175W/4Ω 負載和 2 個 220W/3Ω 負載，并且特有一個 2 VRMS 模擬輸入接口，支持與高性能 DAC（例如，TI 的 PCM5242）的無縫連接。除了出色的音頻性能外，TPA3251D2 還兼具高功率效率和超低功率級空閑損耗（1W 以下）兩大優點。這可以利用 60mΩ MOSFET 以及優化型柵極驅動器方案來實現，該方案相比傳統的分立實現方案可顯著降低空閑損耗。

器件信息⁽¹⁾

器件型號	封裝	封裝尺寸（標稱值）
TPA3251D2	HTSSOP (44)	6.10mm x 14.00mm

如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

簡化電路原理圖

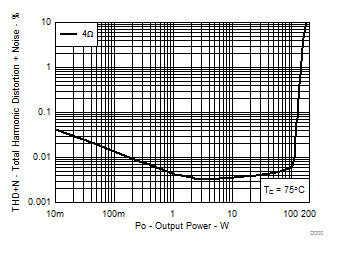

總諧波失真
