ZHCS792F March 2012 – January 2017 TLV62090
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- RGT|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 2.5V 至 5.5V 輸入電壓范圍
- DCS-Control™
- 效率最高可達 98%
- 省電模式
- 20µA 運行靜態電流
- 針對最低壓降的 100% 占空比
- 1.4MHz 典型開關頻率
- 0.8V 至 VIN 的可調輸出電壓
- 輸出放電功能
- 可調節軟啟動
- 斷續短路保護
- 輸出電壓跟蹤
- 與TPS62090、TLV62095 和 TPS62095 引腳至引腳兼容
- 有關改進的功能集，請參見 TPS62090
- 使用 TLV62090 并借助 WEBENCH® Power Designer 創建定制設計方案
2 應用范圍
- 分布式電源
- 筆記本、上網本
- 硬盤驅動器 (HDD)
- 固態硬盤 (SSD)
- 處理器電源
- 電池供電類 應用
3 說明
TLV62090 器件是一款高頻同步降壓轉換器，經優化具有小解決方案尺寸和高效率兩大優點，非常適合電池供電類 應用。為了最大限度地提高效率，該轉換器以 1.4MHz 的標稱開關頻率在脈寬調制 (PWM) 模式下工作，并且會在輕負載電流條件下自動進入節能工作模式。在分布式電源和負載點穩壓應用中，該器件允許對其他電壓軌的電壓進行跟蹤，并且允許采用介于 10µF 至 150µF 范圍內甚至更高的輸出電容。通過使用 DCS-Control 拓?fù)洌似骷蓪?shí)現出色的負載靜態性能以及精確的輸出電壓調節。
輸出電壓啟動斜坡由軟啟動引腳控制，可由獨立電源供電運行，也可在跟蹤配置下運行。此外，還可以通過配置使能 (EN) 引腳和電源正常狀態 (PG) 引腳實現電源排序。在節能模式下，該器件靜態工作電流的典型值為 20µA。在整個負載電流范圍內，自動進入省電模式并且以無縫方式保持高效。
該器件采用 3mm x 3mm 16 引腳超薄四方扁平無引線 (VQFN) (RGT) 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV62090 | VQFN (16) | 3.00mm x 3.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
空白
空白

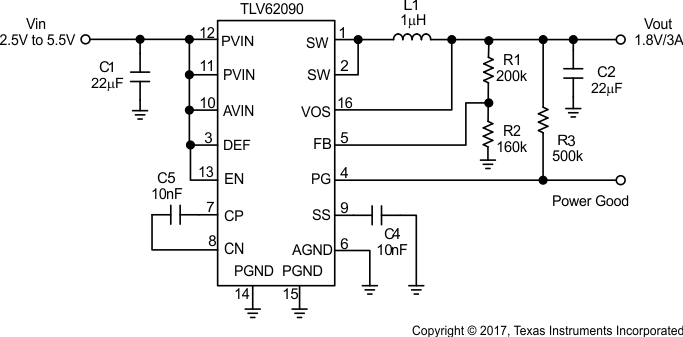

典型應用電路原理圖

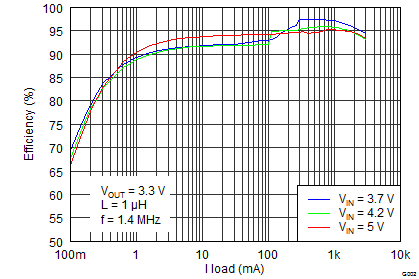

效率與輸出電流間的關系
