1 特性
- 測量范圍：高達 8ms
- 工作電流：1.8µA (2 SPS)
- 發送器通道 TX
- 支持單傳感器應用
- 可編程激勵：31.25kHz 至 4MHz，多達 31 個脈沖
- 接收器通道 RX
- STOP 逐周期抖動：50psRMS
- 低噪聲、可編程增益放大器
- 可訪問外部濾波器的信號鏈設計
- 針對回聲質檢的可編程閾值比較器
- 針對較長 TOF 測量的可編程低功耗模式
- 溫度測量
- 2 個 PT1000/500 RTD 接口
- RTD 間的匹配精度為 0.02°CRMS
- 工作溫度范圍：-40°C 至 125°C
2 應用
- 不同材料箱中的各項測量：
- 液位
- 液體鑒別/濃度
3 說明

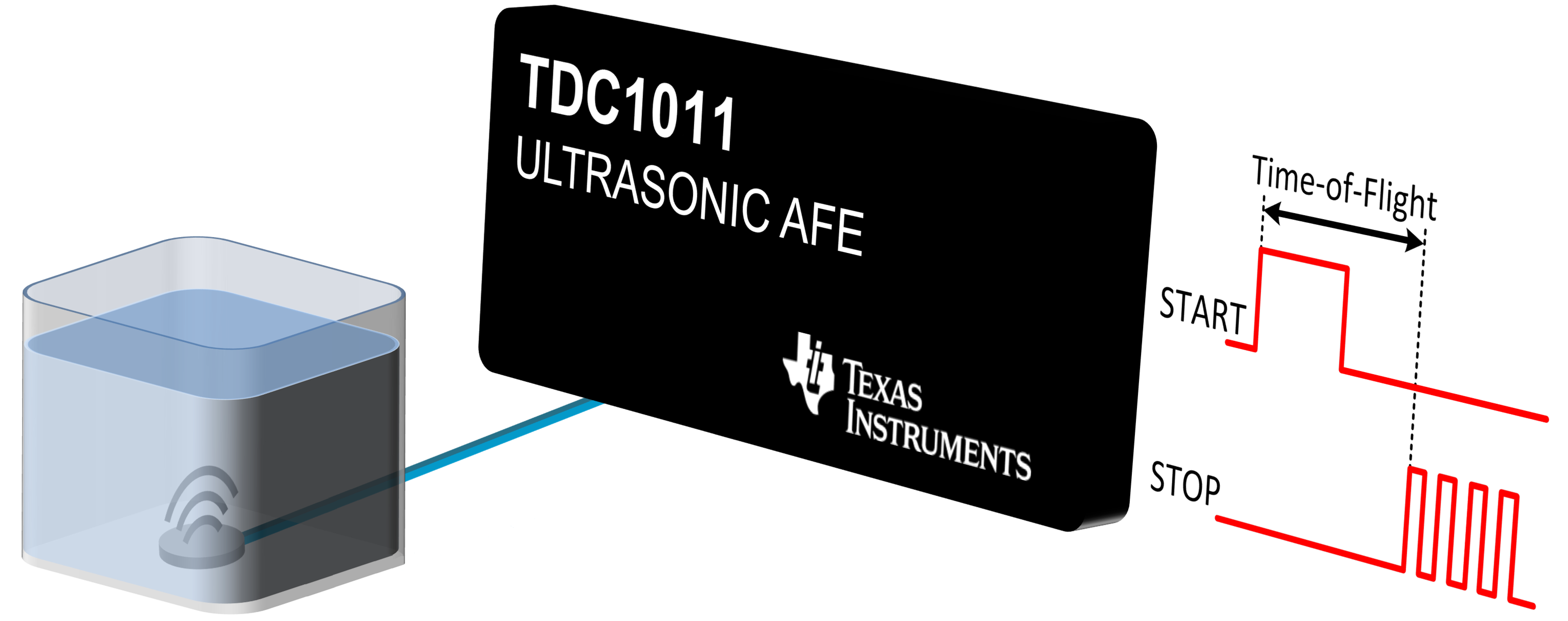

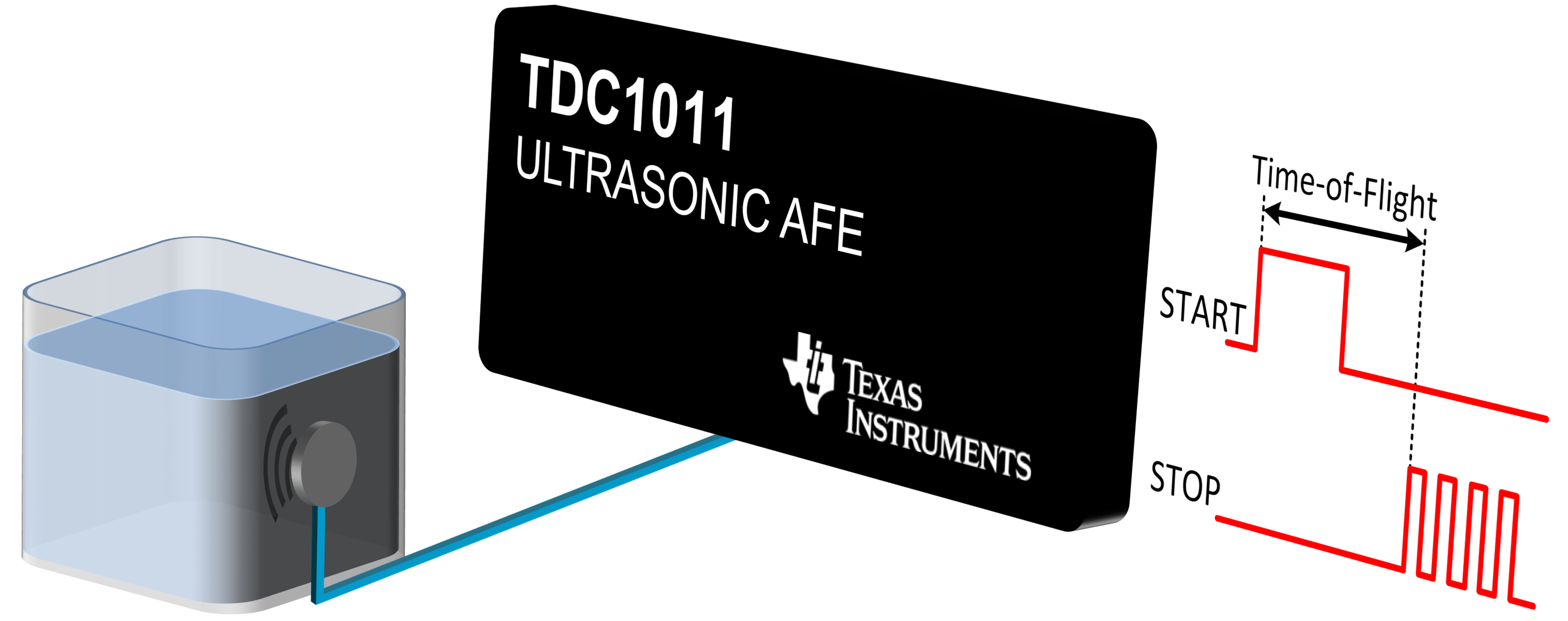

TDC1011 是一款全集成超聲波感測模擬前端 (AFE)，常用于汽車、工業、醫療和消費品市場中的液位、液體鑒別/濃度以及接近傳感/遠距感測應用。 與 MSP430/C2000 MCU、電源、無線網絡和源代碼配套使用時，TI 可提供完整的超聲波感測解決方案。
TI 的超聲波 AFE 可編程且具有靈活性，可適應廣泛的應用和終端設備。 TDC10111 可針對多種發射脈沖和頻率、增益和信號閾值進行配置，以便在多種傳感器頻率（31.25kHz 至 4MHz）和 Q 系數下使用。 同樣，接收路徑可編程設定，因此在更遠的距離/更大的箱體尺寸范圍內也能夠檢測到通過多種介質傳播的超聲波。
TDC1011 可選擇不同的工作模式，并且針對低功耗進行了優化，這使得它成為電池供電應用的理想選擇。 低噪聲放大器和比較器產生的抖動極低，可實現皮秒級分辨率和精度。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TDC1011 | TSSOP (PW-28) | 9.70mm x 4.40mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
