1 特性
- 待機流耗低
- I2C 至并行端口擴展器
- 開漏電路低電平有效中斷輸出
- 低電平有效復位輸入
- 1.65V 至 5.5V 的工作電源電壓范圍
- 可耐受 5V 電壓的 I/O 端口
- 400kHz 快速 I2C 總線
- 兩個硬件地址引腳可在 I2C/SMBus 上支持最多四個器件
- 輸入和輸出配置寄存器
- 極性反轉寄存器
- 所用通道在加電時被配置為輸入
- 加電時無毛刺脈沖
- SCL/SDA 輸入端上的噪聲濾波器
- 具有最大高電流驅動能力的鎖存輸出，適用于直接驅動 LED
- 鎖斷性能超過 100mA （符合 JESD 78 Class II 規范的要求）
- 靜電放電 (ESD) 保護性能超過 JESD 22 規范要求
- 2000V 人體模型 (A114-A)
- 1000V 組件充電模式 (C101)
2 應用范圍
- 服務器
- 路由器（電信交換設備）
- 個人計算機
- 個人電子產品（例如：游戲機）
- 工業自動化
- 采用 GPIO 受限處理器的產品
3 說明
TCA9538 是一款 16 引腳器件，可為兩線雙向 I2C 總線（或 SMBus）協議提供 8 位通用并行輸入輸出 (I/O) 擴展。該器件的工作電源電壓范圍是 1.65V 到 5.5V。器件支持 100kHz（標準模式）和 400kHz（快速模式）時鐘頻率。當開關、傳感器、按鈕、LED、風扇等設備需要額外的 I/O 時，I/O 擴展器（如 TCA9538）可提供簡單解決方案。
當 輸入 端口狀態發生變化時，TCA9538 可在 INT 引腳上生成中斷。硬件可選地址引腳 A0 和 A1 最多允許四個 TCA9538 器件位于同一 I2C 總線上。該器件還可通過 RESET 功能或電源循環供電生成加電復位，從而復位到默認狀態。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TCA9538 | TSSOP (16) | 5.00mm x 4.40mm |
| SSOP (16) | 6.20mm x 5.30mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

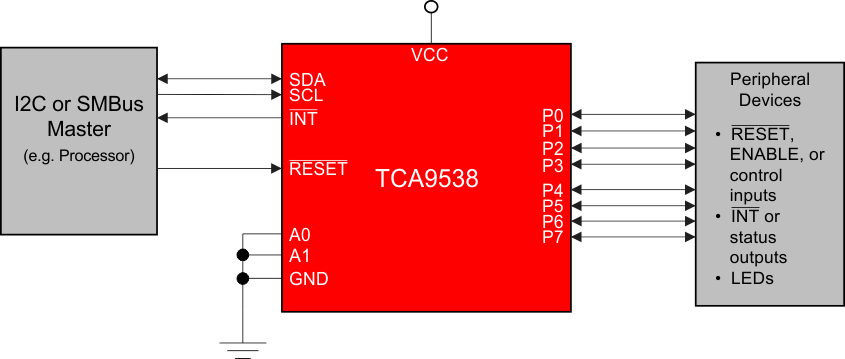

簡化框圖
