1 特性
- 高級負載診斷
- 無輸入時鐘的情況下也可運行
- 交流診斷功能通過阻抗和相位響應實現高頻揚聲器檢測
- 輕松滿足 CISPR25-L5 EMC 規范
- 符合汽車應用 標準
- 音頻輸入
- 4 通道 I2S 或 4/8 通道 TDM 輸入
- 輸入采樣率：44.1kHz、48kHz、96kHz
- 輸入格式：16 位至 32 位 I2S 和 TDM
- 音頻輸出
- 4 通道橋接負載 (BTL)，可選并行橋接負載 (PBTL)
- 高達 2.1MHz 的輸出開關頻率
- 在 4Ω 負載、25V 電源電壓和 10% 總諧波失真 (THD) 的條件下，輸出功率為 75W
- 在 2Ω 負載、14.4V 電源電壓和 10% THD 的條件下，輸出功率為 45W
- 在 2Ω 負載、25V 電源電壓和 10% THD 的條件下，輸出功率為 150W
- 在 4Ω 負載和 14.4V 電源電壓條件下的音頻性能
- 輸出功率為 1W 時的總諧波失真 + 噪聲 (THD+N) < 0.03%
- 42µVRMS 輸出噪聲
- -90dB 串?dāng)_
- 負載診斷功能
- 輸出負載開路和短路
- 輸出至電池短路或接地短路
- 線路輸出檢測能力高達 6kΩ
- 獨立于主機運行
- 通過可編程性實現靈活的生產線測試
- 保護
- 輸出限流
- 輸出短路保護
- 40V 負載突降
- 可承受接地開路和電源開路
- 直流偏移
- 過熱
- 欠壓和過壓
- 常規運行
- 4.5V 至 26.4V 電源電壓
- I2C 控制，共 4 個地址選項
- 削波檢測和熱警告
2 應用
- 汽車音響主機
- 汽車外部放大器模塊
3 說明
TAS6424-Q1 器件是一款采用 2.1MHz PWM 開關頻率的四通道數字輸入 D 類音頻放大器，以非常小的 PCB 尺寸實現成本優化的解決方案，可針對啟停事件在低至 4.5V 的電壓下全面運行，并可在高達 40kHz 的音頻帶寬下提供出色的音質
TAS6424-Q1 D 類音頻放大器專為汽車音響主機和外部放大器模塊而設計。在 14.4V 電源電壓條件下，當負載為 4Ω、THD+N 為 10% 時，該器件可提供 4 通道的 27W 輸出功率；當負載為 2Ω、THD+N 為 10% 時，該器件可提供 45W 的輸出功率。在 25V 電源電壓條件下，當負載為 4Ω、THD+N 為 10% 時，該器件可提供 75W 的輸出功率。與傳統的線性放大器解決方案相比，D 類拓?fù)浼夹g(shù)顯著提高了器件效率。輸出開關頻率既可以設置為高于 AM 頻帶，以便消除 AM 頻帶干擾并降低輸出濾波器尺寸及成本；也可以設置為低于 AM 頻帶，以便優化效率。
如需了解引腳兼容的雙通道放大器，請參閱 TAS6422-Q1
該器件采用 56 引腳 HTSSOP PowerPAD ™封裝，外露散熱焊盤朝上。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TAS6424-Q1 | HSSOP (56) | 18.41mm × 7.49mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

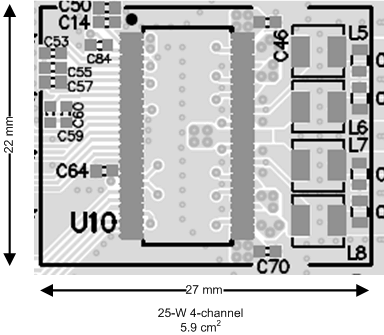

PCB 區域
