ZHCSCN7C March 2014 – January 2015 TAS5421-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
1 特性
- 單聲道橋接式負載 (BTL) 數字功率放大器
- 負載為 4Ω 且總諧波失真+噪聲 (THD+N) 為 10% 時的輸出功率為 22W
- 4.5V 至 18V 的工作范圍
- 4Ω 負載時的效率達 85%
- 差分模擬輸入
- 采用可調功率限制器的 Speaker Guard™ 揚聲器保護
- 75dB 電源抑制比 (PSRR)
- 負載診斷功能：
- 開路和短路輸出負載
- 輸出到電源和輸出到接地短接
- 保護和監控功能：
- 短路保護
- 40V 負載突降保護符合 ISO-7637-2 標準
- 在音樂播放的同時進行輸出直流電平檢測
- 過熱保護
- 過壓及欠壓保護
- 耐熱增強型 16 引腳散熱薄型小外形尺寸 HTSSOP (PWP) 封裝以及 PowerPAD™ 封裝（焊盤朝下）
- 設計用于汽車電磁兼容性 (EMC) 要求
- 符合 AEC-Q100 標準 2 級
- 經 ISO9000:2002 TS16949 認證
- -40°C 至 125°C 環境溫度范圍
2 應用
- 汽車類緊急呼叫 (eCall) 放大器
- 車載通訊系統
- 儀表板系統
- 信息娛樂音頻
3 說明
TAS5421-Q1 是一款單聲道數字音頻放大器，非常適用于汽車類緊急呼叫 (eCall)、車載通訊、儀表板和信息娛樂應用。 該器件采用 14.4 VDC 汽車電池供電，可在負載為 4Ω 且 THD+N 不超過 10% 的情況下提供高達 22W 的功率。 該器件具有較寬的工作電壓范圍和優異的效率，是需要起停支持或使用備用電池運行時的理想選擇。 集成的負載突降保護能夠縮減外部電壓鉗位電路的成本與尺寸，板載負載診斷功能能夠通過 I2C 報告揚聲器狀態。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TAS5421-Q1 | HTSSOP (16) | 5.00mm x 4.40mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

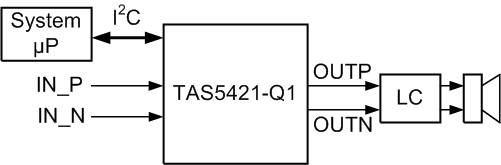

簡化框圖

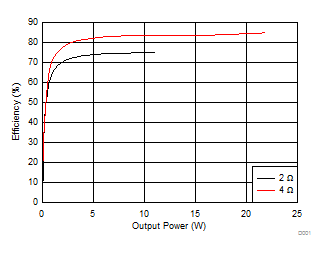

輸出功率效率
