ZHCSH07 April 2017 SN74LVC1G80-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
-
6 Specifications
- 6.1 Absolute Maximum Ratings
- 6.2 ESD Ratings
- 6.3 Recommended Operating Conditions
- 6.4 Thermal Information
- 6.5 Electrical Characteristics
- 6.6 Timing Requirements: TA = -40°C to +85°C
- 6.7 Timing Requirements: TA = -40°C to +125°C
- 6.8 Switching Characteristics: TA = -40°C to +85°C, CL = 15 pF
- 6.9 Switching Characteristics: TA = -40°C to +85°C, CL = 30 pF or 50 pF
- 6.10 Switching Characteristics: TA = -40°C to +125°C, CL = 30 pF or 50 pF
- 6.11 Operating Characteristics
- 6.12 Typical Characteristics
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
1 特性
- 符合汽車應用 認證
- 具有符合 AEC-Q100 標準的下列結果：
- ±4000 V 人體放電模型 (HBM) ESD 分類等級 3A
- ±1000 V 帶電器件模型 (CDM) ESD 分類等級 C5
- 支持 5V VCC 運行
- 輸入接受的電壓達到高達 5.5V
- 支持向下轉換到 VCC
- 3.3V 時 tpd 最大值為 4.26ns
- 低功耗，10µA 最大 ICC
- 電壓為 3.3V 時，輸出驅動為 ±24mA
- Ioff 支持部分斷電模式和后驅動保護
2 應用
- 汽車信息娛樂系統
- 汽車儀表盤
- 汽車 ADAS
- 汽車車身電子設備
- HEV/EV 動力傳動系統
3 說明
SN74LVC1G80-Q1 器件是一款通過汽車 AEC-Q100 認證的單路正緣觸發 D 型觸發器，專為 1.65V 到 5.5V VCC 操作而設計。
當數據 (D) 輸入處的數據滿足設置時間要求時，該數據將傳輸到時鐘脈沖正向緣上的 Q 輸出。時鐘觸發出現在一個特定電壓電平上，并且不與時鐘脈沖的上升時間直接相關。經過保持時間間隔后，可以更改 D 輸入處的數據而不影響輸出處的電平。
該器件完全 適用于 使用 Ioff 的局部掉電應用。當器件斷電時，Ioff 電路將會禁用輸出。這會抑制電流反流到器件中，從而防止損壞器件。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸 |
|---|---|---|
| SN74LVC1G80-Q1 | SC70 (5) | 2.00mm × 1.25mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

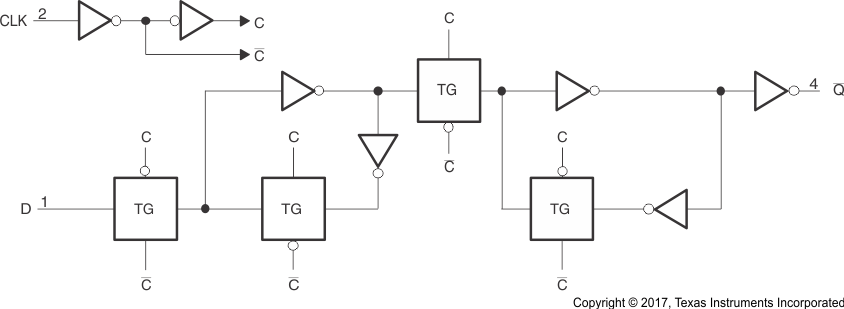

邏輯圖（正邏輯）
1. TG - 傳輸門
