ZHCSFW5 December 2016 SN65LBC175A-EP
PRODUCTION DATA.
1 特性
- 專為 TIA/EIA-485、TIA/EIA-422 和
ISO 8482 應用而設計 - 信號傳輸速率 (1)超出 50Mbps
- 在總線短路、開路和空閑總線條件下提供故障保護
- 為總線輸入提供的靜電放電 (ESD) 保護電壓超過 6kV
- 共?？偩€電壓輸入范圍：-7V 至 12V
- 傳播延遲時間 < 18ns
- 低待機流耗：< 32µA
- 針對 MC3486、DS96F175、LTC489 和 SN75175 進行引腳兼容升級
1. 線路的信號傳輸速率是指每秒鐘的電壓轉換次數，單位為 bps（每秒比特數）。
2 應用
- 支持國防、航天和醫療 應用
- 受控基線
- 同一組裝和測試場所
- 同一制造場所
- 延長的產品生命周期
- 延長產品的變更通知周期
- 產品可追溯性
3 說明
SN65LBC175A-EP 是一款具有三態輸出的四通道差分線路接收器，專為 TIA/EIA-485 (RS-485)、TIA/EIA-422 (RS-422) 和 ISO 8482 (Euro RS-485) 應用而設計。
當數據速率高達甚至超過 5000bps 時，該器件針對均衡后的多點總線通信進行了優化。傳輸介質可采用雙絞線電纜、印刷電路板走線或背板。最終數據傳輸速率和距離取決于介質衰減特性和環境噪聲耦合。
接收器的正負共模輸入電壓范圍較大， 具有 6kV ESD 保護，非常適用于極端環境下的多點高速 數據 傳輸應用。這些器件通過 LinBiCMOS®進行設計，兼具低功耗特性和極強穩定性。
兩個 EN 輸入可實現成對的使能控制，也可在外部將二者連接在一起，用相同的信號使能全部四個驅動器。
.
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN65LBC175A-EP | SOIC (16) | 9.90mm × 3.90mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

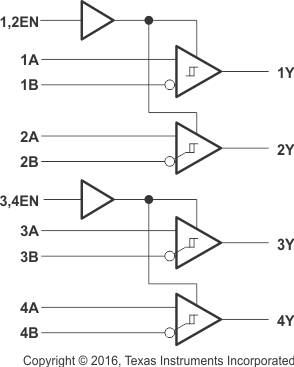

邏輯圖
