ZHCSFQ1 November 2016 SN65LBC173A-EP
PRODUCTION DATA.
1 特性
- 專為 TIA/EIA-485、TIA/EIA-422 和
ISO 8482 應用 設計 - 信號傳輸速率 (1)高達 50Mbps
- 在總線短路、開路和空閑總線條件下提供故障保護
- 為總線輸入提供的靜電放電 (ESD) 保護電壓超過 6kV
- 共模總線電壓輸入范圍：-7V 至 12V
- 傳播延遲時間 < 18ns
- 低待機功耗：< 32µA
- 針對 AM26LS32、DS96F173、LTC488 和 SN75173 進行引腳兼容升級
1. 線路的信號傳輸速率是指每秒鐘的電壓轉換次數，單位為 bps（每秒比特數）。
.
.
2 應用
- 支持國防、航天和醫療 應用
- 受控基線
- 同一組裝和測試場所
- 同一制造場所
- 延長的產品生命周期
- 延長產品的變更通知周期
- 產品可追溯性
3 說明
SN65LBC173A 是一款具有三態輸出的四路差分接收器，專為 TIA/EIA-485 (RS-485)、TIA/EIA-422 (RS-422) 和 ISO 8482（歐盟的 RS-485）應用 而設計。
當數據速率高達甚至超過 5000bps 時，該器件針對均衡后的多點總線通信進行了優化。傳輸介質可采用雙絞線電纜、印刷電路板走線或背板。最終數據傳輸速率和距離取決于介質衰減特性和環境噪聲耦合。
接收器的正負共模輸入電壓范圍較大， 其 ESD 保護 電壓高達 6kV，適用于嚴苛環境中的 高速多點數據傳輸 應用。這些器件通過 LinBiCMOS®進行設計，兼具低功耗特性和極強穩定性。
G 和 G 輸入為正/負邏輯提供使能控制邏輯，從而使能全部四個驅動器。禁用或關閉器件后，接收器輸入針對總線呈現高阻抗狀態，從而降低系統負載。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN65LBC173A-EP | SOIC (16) | 9.90mm x 3.90mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

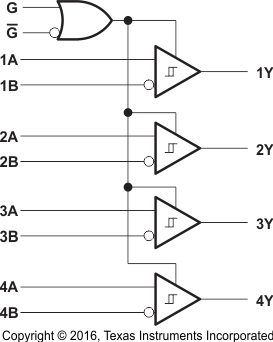

邏輯圖
