ZHCSFI0 September 2016 SN65HVS883
PRODUCTION DATA.

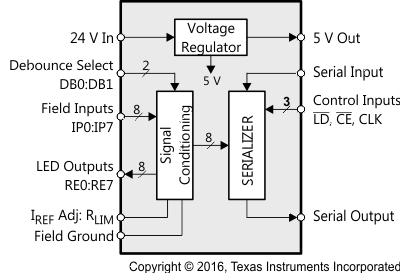

SN65HVS883 是一款用于工業自動化 PC 和 PLC 系統中高通道數的數字輸入模塊的 24V、八通道數字輸入串行器。與電流隔離器配合使用時,此器件可將現場側的 24V 傳感器輸出連接到控制側的低壓控制器輸入。輸入信號由符合 EN60947-5-2 標準的 2 線和 3 線接近開關提供
并進行電流限制,然后由內部去抖動濾波器進行驗證。輸入開關特性符合 IEC61131-2 標準關于 1 類、2 類和 3 類傳感器開關的特性描述。
施加負載和時鐘信號時,輸入數據將被并行鎖存到移位寄存器中,然后經過一個后置隔離器隨時鐘串行移出至串行 PLC 輸入。
通過將前面器件的串行輸出連接到后面器件的串行輸入,可以將多個 SN65HVS883 級聯在一起,從而實現高通道數輸入模塊的設計。輸入狀態通過 3mA 恒流 LED 輸出來顯示。為設置內部基準電流,需要外接一個精密電阻。集成的穩壓器提供 5V 輸出電壓,為低功耗隔離器供電。內部電源電壓監視器提供芯片正常 (CHOK) 指示。
SN65HVS883 采用散熱增強型 28 引腳 PWP PowerPAD™封裝。該器件的額定工作溫度范圍為 –40°C 至 85°C。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| SN65HVS883 | HTSSOP (28) | 9.70 mm x 4.40 mm |
