ZHCSDI7A December 2012 – March 2015 SM74611
PRODUCTION DATA.
1 特性
- 最低反向電壓 (VR)：30V
- 正向工作電流 (IF)：高達 15A
- 低平均正向電壓：8A 時為 26mV
- 功耗比肖特基二極管低
- 泄漏電流比肖特基二極管低
- 與傳統的 D2PAK 肖特基二極管封裝和引腳兼容
- 工作溫度范圍 (Tj)：-40°C 至 125°C
2 應用
- 用于光伏板的旁路二極管
- 用于微型逆變器和電源優化器的旁路二極管
3 說明
SM74611 是一款面向光伏應用的智能旁路二極管。 該二極管可為正常工作期間被遮蔽的部分光伏板提供另外一條線串電流路徑。 如果沒有旁路二極管，被遮蔽單元會因反向偏置單元功耗過大而呈現為過熱點。
目前采用傳統的 P-N 結二極管或肖特基二極管來緩解這一問題。 遺憾的是，此類二極管的正向電壓仍偏高（普通二極管約為 0.6V，而肖特基二極管為 0.4V）。 當流過二極管的電流為 10A 時，功耗會高達 6W。這會導致二極管所在接線盒的內部溫度升高并降低模塊可靠性。
SM74611 的優勢在于，正向壓降比 P-N 結二極管和肖特基二極管低。 該二極管在 8A 電流下的平均正向壓降典型值為 26mV。 此時的功耗典型值為 208mW，明顯低于傳統肖特基二極管的功耗典型值 3.2W。 此外，SM74611 還與傳統的 D2PAK 肖特基二極管封裝和引腳兼容，可以直接替換許多應用中的二極管。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SM74611 | DDPAK/TO-263 (KTT) (3) | 10.16mm x 9.02mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

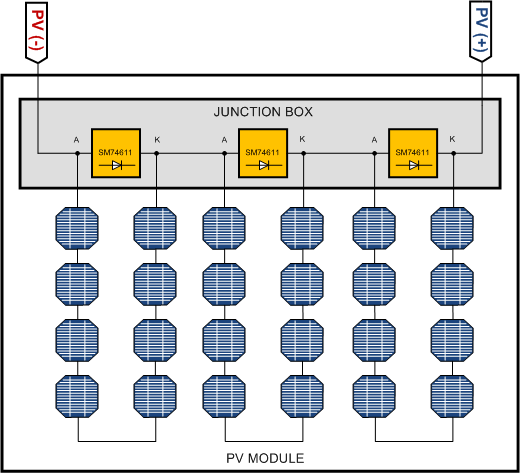

在接線盒中的典型應用
