1 特性
- 可再生能源等級
- 互補金屬氧化物半導體 (CMOS) 和雙極復合輸出，可減少輸出電流的變化
- 7A 灌電流/3A 拉電流
- 短暫傳播時間（典型值為 25ns）
- 短暫上升和下降時間（負載為 2nF 時，上升/下降時間為 14ns/12ns）
- 反相和非反相輸入，單個器件即可提供兩種配置
- 電源軌欠壓鎖定保護
- 專用輸入接地引腳 (IN_REF)，用于分離電源或單電源操作
- 功耗增強型 6 引腳晶圓級小外形無引線 (WSON) 封裝 (3.0mm x 3.0mm)
- 輸出擺動范圍為 VCC 至 VEE，相對于輸入接地可以為負值
2 應用
- 太陽能微型逆變器
- AC/DC 開關模式電源
- DC/DC 開關模式電源
- 螺線管和電機驅動器
3 說明
SM74101 金屬氧化物半導體場效應晶體管 (MOSFET) 柵極驅動器采用微型 WSON-6 封裝（小外形尺寸晶體管 (SOT) 23 的等效封裝），可提供高峰值柵極驅動電流，并且針對器件的高頻工作需求改進了功耗。 復合輸出驅動器級包括金屬氧化物半導體 (MOS) 晶體管和雙極晶體管，二者一起并行工作，可從容性負載灌入 7A 以上的峰值電流。 MOS 器件和雙極器件二者獨特特性的完美結合減少了驅動電流隨電壓和溫度的變化。 該器件具有欠壓鎖定保護，可防止因柵極導通電壓不足而對 MOSFET 造成損壞。 SM74101 提供了反相和非反相輸入端，可滿足通過單一器件類型進行反相和非反相柵極驅動的要求。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SM74101 | WSON (6) | 3.0mm x 3.0mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

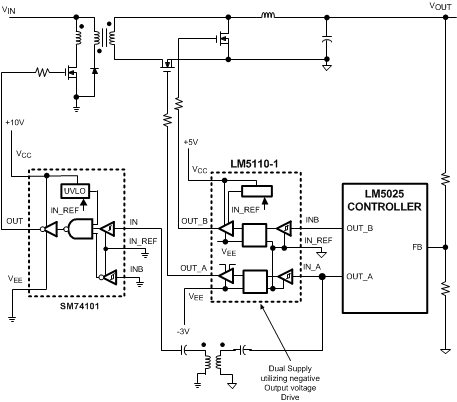

DC/DC 正激拓?fù)潆娫粗械?SM74101
