1 特性
- 采用精密光學濾波，以與人眼匹配：
- 可阻隔 99%（典型值）以上的紅外線 (IR)
- 自動滿量程設置功能
- 測量范圍：0.01 Lux 至 83,000 Lux
- 23 位有效動態范圍，具有
自動增益范圍設定功能 - 12 種二進制加權滿量程范圍設置：范圍間匹配度
< 0.2%（典型值） - 低工作電流：1.8µA（典型值）
- 工作溫度范圍：-40°C 至 +85°C
- 寬電源范圍：1.6V 至 3.6V
- 固定的 I2C 地址
- 可耐受 5.5V 電壓的 I/O
- 固定的 I2C 地址
- 小外形尺寸：
- 0.856mm × 0.946mm × 0.226mm PicoStar™封裝
- OPT3007 是 OPT3001 的縮小版
2 應用
- 智能手表
- 可穿戴電子產品
- 健身手環
- 顯示屏背光控制
- 照明控制系統
- 平板電腦和筆記本電腦
- 攝像機

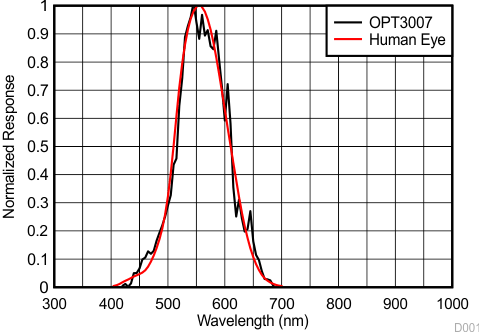

光譜響應：OPT3007 和人眼
3 說明
OPT3007 是一款用于測量人眼可見光強度的單芯片照度計。OPT3007 采用超小型 PicoStar 封裝，因此該器件適用于狹小空間。OPT3007 具有固定的尋址方案，使該器件僅在連接四個引腳的情況下即可工作。因此，PCB 設計人員能夠針對主動傳感器區域設計更大的開口。
傳感器的精密光譜響應與人眼的明視響應高度匹配。OPT3007 具有強烈的紅外 (IR) 阻隔作用，在所有光源條件下均可測量人眼的可見光強度。對于需要將傳感器安裝在深色玻璃下的設計而言，這種紅外阻隔功能還有助于保持高精度。OPT3007 通常與背光 IC 或照明控制系統配合使用，能夠為用戶構建基于光的各項體驗，可作為光電二極管、光敏電阻或低性能環境光傳感器的理想替代產品。
憑借內置的滿量程設置功能，無需手動選擇滿量程范圍即可在 0.01 lux 至 83k lux 范圍內進行測量。此功能允許在 23 位有效動態范圍內進行光測量。
數字操作可靈活用于系統集成。測量既可連續進行也可單次觸發。數字輸出通過兼容 I2C 和 SMBus 的雙線制串行接口進行報告。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| OPT3007 | PicoStar (6) | 0.856mm × 0.946mm × 0.226mm |
- 要了解所有可用封裝，請參見產品說明書末尾的封裝選項附錄。

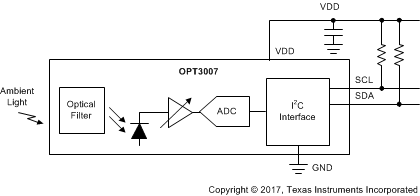

框圖
4 修訂歷史記錄
| 日期 | 修訂版本 | 說明 |
|---|---|---|
| 2017 年 8 月 | * | 初始發行版。 |
