ZHCSEV2C January 2016 – September 2016 MUX508 , MUX509
PRODUCTION DATA.
1 特性
2 應用
- 工廠自動化和工業過程控制
- 可編程邏輯控制器 (PLC)
- 模擬輸入模塊
- 自動測試設備 (ATE)
- 數字萬用表
- 電池監控系統
3 說明
MUX508 和 MUX509 (MUX50x) 是現代互補金屬氧化物半導體 (CMOS) 模擬多路復用器 (mux)。MUX508 提供 8:1 單端通道，而 MUX509 提供 4:1 差分通道或雙 4:1 單端通道. MUX508 和 MUX509 在雙電源（±5V 至 ±18V）或單電源（10V 至 36V）供電時均能正常運行。兩種器件在由對稱電源（如 VDD = 12V，VSS = –12V）和非對稱電源（如 VDD = 12V，VSS = –5V）供電時也能保證優異性能。所有數字輸入具有兼容晶體管-晶體管邏輯電路 (TTL) 的閾值。當器件在有效電源電壓范圍內運行時，該閾值可確保 TTL 和 CMOS 邏輯電路的兼容性。
MUX508 和 MUX509 這兩款多路復用器的導通和關斷泄漏電流都非常低，因此能夠以最小誤差切換高輸入阻抗源信號。該器件的電源電流低至 45µA，因此適用于便攜式 進行 VTT 放電。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| MUX50x | TSSOP (16) | 5.00mm x 4.40mm |
| SOIC (16) | 9.90mm x 3.91mm |
- 要了解所有可用封裝，請參見數據表末尾的封裝選項附錄。

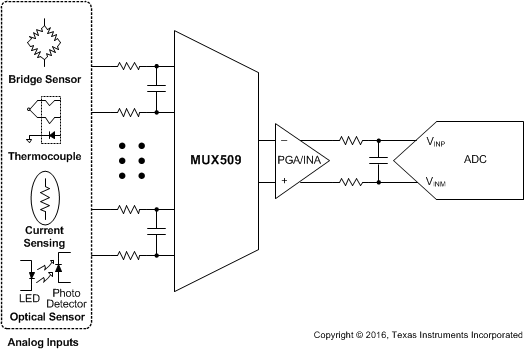

簡化電路原理圖

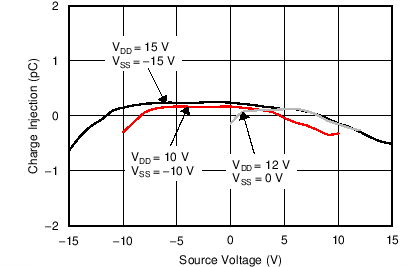

電荷注入與源電壓間的關系
