1 特性

• 3：1 輸入多路復用器
  • 兩個通用輸入運行頻率高達 3.1GHz，并且接受低電壓正射極耦合邏輯 (LVPECL)，低壓差分信令 (LVDS)，電流模式邏輯 (CML)，短截線串聯端接邏輯 (SSTL), 高速收發器邏輯 (HSTL)，主機時鐘信號電平 (HCSL) 或單端時鐘
  • 一個晶振輸入可接受 10 至 40MHz 的晶振或單端使能時鐘
• 兩組差分輸出，每組 3 個
  • LVPECL，LVDS，HCSL 或高阻抗 (Hi-Z)（每個組可選）
  • LMK03806 時鐘源為 156.25MHz 時，LVPECL 附加抖動：
    • 20fs RMS（10kHz 至 1MHz）
    • 51fs RMS（12kHz 至 20MHz）
• 高電源抑制比 (PSRR)：156.25MHz 時為 -65/-76dBc (LVPECL/LVDS)
• 具有同步使能駛?cè)氲?LVCMOS 輸出
• 由引腳控制的配置
• V_CC內核電源：3.3V ± 5%
• 3 個獨立的 V_CCO輸出電源：3.3V/2.5V ± 5%
• 工業溫度范圍：-40°C 至 +85°C
• 36 接線超薄型四方扁平無引線 (WQFN) 封裝 (6mm x 6mm)

2 應用

• 針對模數轉換器 (ADC)，數模轉換器 (DAC)，多千兆以太網，XAUI，光纖通道，SATA/SAS，SONET/SDH，通用公共無線接口 (CPRI)，高頻背板的時鐘分配和電平轉換
• 交換機、路由器、線路接口卡、定時卡
• 服務器，計算，PCI Express (PCIe 3.0)
• 射頻拉遠單元和基站單元

3 說明

LMK00306 是一款 3GHz、6 路輸出差動扇出緩沖器，用于高頻、低抖動時鐘/數據分配和電平轉換。可從兩個通用輸入或一個晶振輸入中選擇輸入時鐘。所選擇的的輸入時鐘被分配到兩組輸出，每組輸出包含 3 個差分輸出和 1 個 LVCMOS 輸出。兩個差分輸出組可被獨立配置為 LVPECL，LVDS 或 HCSL 驅動器，或者被禁用。LVCMOS 輸出具有用于在啟用或禁用時實現無短脈沖運行的同步使能輸入。LMK00306 由一個 3.3V 內核電源和 3 個獨立的 3.3V/2.5V 輸出電源供電運行。

LMK00306 具有高性能、多用途和電源效率特性，這使得它成為替代固定輸出緩沖器器件的理想選擇，同時還能增加系統中的時序余裕。

1. 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

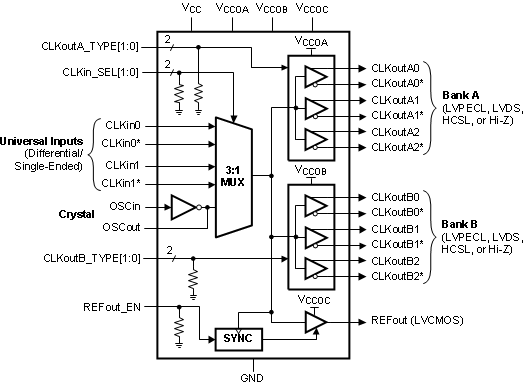

功能框圖

LVPECL 輸出擺幅 (V_OD) 與頻率間的關系
