1 特性
- 支持 ST 424(3G)、292(HD)、259(SD)、MADI 和 DVB-ASI
- 鎖定至速率 2.97Gbps、1.485Gbps 或相應的 1/1.001 子速率以及 DVB-ASI
- 帶有快速鎖定時間的無參考運行，涵蓋所有支持的或選定的數據速率
- 75Ω 和 100Ω 發送器輸出
- 集成了 2:1 復用輸入，1:2 解復用/扇出輸出
- 基于輸入速率檢測的自動轉換率
- 片上眼圖監視器
- 功耗僅 300mW，輸入信號丟失時自動斷電
- 可通過 SPI 或 SMBus 接口編程
- 單個 2.5V 電源運行
- 小型 4mm x 4mm 24 引腳 QFN 封裝
- 工作溫度范圍：-40℃ 至 85℃
- 與 LMH1218 引腳兼容，可輕松升級至 12G
2 應用
- 兼容 SMPTE 的串行數字接口 (SDI)
- 廣播視頻路由器、交換機和監視器
- 數字視頻處理和編輯
- DVB-ASI 和分布式放大器
3 說明
LMH0318 是一款具有集成電纜驅動器的 3Gbps 高清 (HD)/標清 (SD) SDI 時鐘恢復器，設計用于驅動兼容 SMPTE-SDI 和 DVB-ASI 標準的串行視頻數據。 時鐘和數據恢復電路可消除積累的抖動并檢測傳入數據速率，無需采用外部基準時鐘。 具有 75Ω 和 50Ω 輸出的集成驅動器支持多種多媒體選件，如同軸電纜和 FR4 印刷電路板 (PCB)。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMH0318 | WQFN (24) | 4mm x 4mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

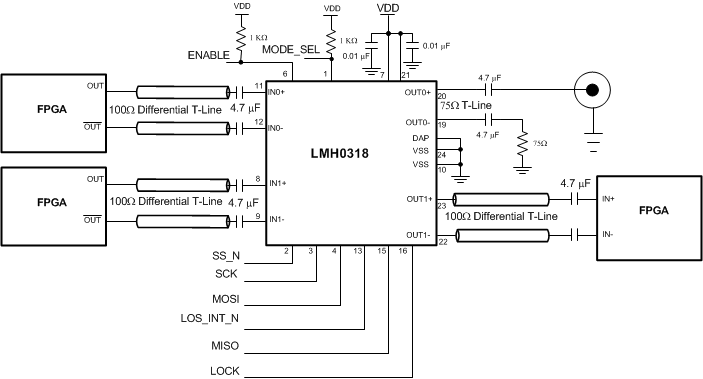

簡化 SPI 電路原理圖
