1 特性

• 適用于汽車電子 應用
• 具有符合 AEC-Q100 標準的下列結果
  • LM73-Q1 溫度等級 1：-40°C 至 125°C
  • LM73-Q1 超出人體模型 (HBM) 靜電放電 (ESD) 分類等級 2
  • LM73-Q1 帶電器件模型 (CDM) ESD 分類等級 C6
• 通過一個地址引腳可為每個版本選擇三個可選地址中的任一地址，共有 6 個可用地址。
• 兼容 SMBus 和 I²C 的雙線制接口
• 支持 400kHz 工作頻率
• 關斷模式具有單次觸發功能，可實現極低的平均功耗
• 11 位至 14 位的可編程數字溫度分辨率
• 快速轉換速率適用于快速上電和測量快速充電溫度
• 開漏 ALERT 輸出引腳在溫度超過編程的溫度限制時激活
• 非常穩定的低噪聲數字量輸出
• UL 認證器件
• 溫度精度：±1.45°C（最大值）
• 溫度范圍：-40°C 至 125°C
• 轉換時間
  • 11 位 (0.25°C)：14ms（最大值）
  • 14 位 (0.03125°C)：112ms（最大值）
• 工作電源電流：320µA（典型值）
• 關斷電源電流：1.9µA（典型值）
• 分辨率：0.25°C 至 0.03125°C

2 應用

• 汽車空調
• 高級駕駛員輔助系統 (ADAS)
• 空氣流量傳感器
• 信息娛樂處理器管理
• 儀表板系統
• UREA 傳感器
• HID 燈

3 說明

LM73-Q1 是一款集成有增量式 Δ-Σ ADC 的數字量輸出溫度傳感器。LM73-Q1 通過兼容 SMBus 和 I²C 接口的雙線制接口進行通信，主機可隨時查詢 LM73-Q1 從而讀取溫度。

LM73-Q1 可在較寬的溫度范圍（–40°C 至 125°C）下運行，溫度范圍為 -10°C 至 80°C 時精度可達 ±1.45°C。LM73-Q1 包括四種可選分辨率選項，可用于調整溫度轉換時間和靈敏度，從而實現最優性能。LM73-Q1 默認采用 11 位模式 (0.25°C/LSB)，可在 14ms 的最長時間內測量溫度，這非常適用于需要在上電后快速獲取溫度數據的 應用 。在分辨率最高的 14 位模式 (0.03125°C/LSB) 下，LM73-Q1 經過優化，可感測非常小的溫度變化。

可通過單個多級地址線選擇三個獨特設備地址中的任一個地址。開漏 ALERT 輸出在溫度超過可編程限制時激活。數據和時鐘線均經過濾波，可實現優異的噪聲容差和可靠通信。此外，LM73-Q1 具有超時特性，若時鐘和數據線保持低電平超過一段時間，這種特性會將這些線路自動復位。這可在不需要主機處理器干預的情況下防止出現總線鎖定狀態。

1. 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

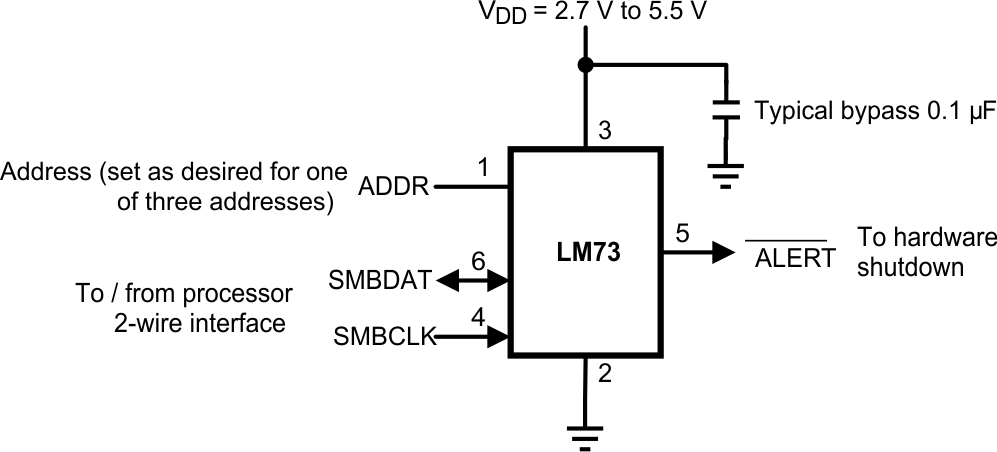

簡化電路原理圖
