ZHCSFV3 November 2016 LM53602 , LM53603
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
1 特性
- 3A 或 2A 最大負載電流
- 輸入電壓范圍：3.5V 至 36V，瞬態電壓可達 42V
- 可調節輸出電壓范圍為 3.3V 至 10V
- 2.1MHz 固定開關頻率
- ±2% 輸出電壓容差
- 結溫范圍：-40°C 至 150°C
- 1.7µA 關斷電流（典型值）
- 無負載時的輸入電源電流為 24µA（典型值）
- 具有濾波和延遲功能的復位輸出
- 可提高效率的自動輕負載模式
- 用戶可選的強制脈寬調制模式 (FPWM)
- 內置環路補償、軟啟動、電流限制、熱關斷、欠壓鎖定 (UVLO) 以及外部頻率同步功能
- 耐熱增強型 16 引腳封裝：
5mm × 4.4mm × 1mm
2 應用
- 樓宇和工廠自動化領域的工業電源
- 電池供電類器件
- 低噪聲和低電磁干擾 (EMI) 應用
- 光纖通信系統
3 說明
LM53603 和 LM53602 降壓穩壓器專為 12V 工業和汽車類 應用而設計，可通過最高 36V 的輸入電壓提供 3.3V/3A 或 10V/2A 輸出。當輸入電壓高達 20V 時，該器件可利用高級高速電路得以穩壓，同時以 2.1MHz 的開關頻率提供 5V 輸出。該器件采用創新型架構，在輸入電壓僅為 3.5V 時也可提供 3.3V 穩壓輸出。該產品針對工業和汽車客戶進行了全方位優化。器件的輸入電壓最高可達 36V，容許的最高瞬態電壓達 42V，這簡化了輸入浪涌保護設計。開漏復位輸出具有濾波和延遲功能，可提供正確的系統狀態指示。憑借這一特性，器件無需使用附加監控組件，這節省了成本和電路板空間。該器件可在 PWM 和脈頻調制 (PFM) 兩種模式之間無縫切換，并且無負載條件下的工作電流僅為 24µA，這確保了其在所有負載條件下均可展現高效率和出色的瞬態響應。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM53603 LM53602 |
HTSSOP (16) | 5.00mm x 4.40mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

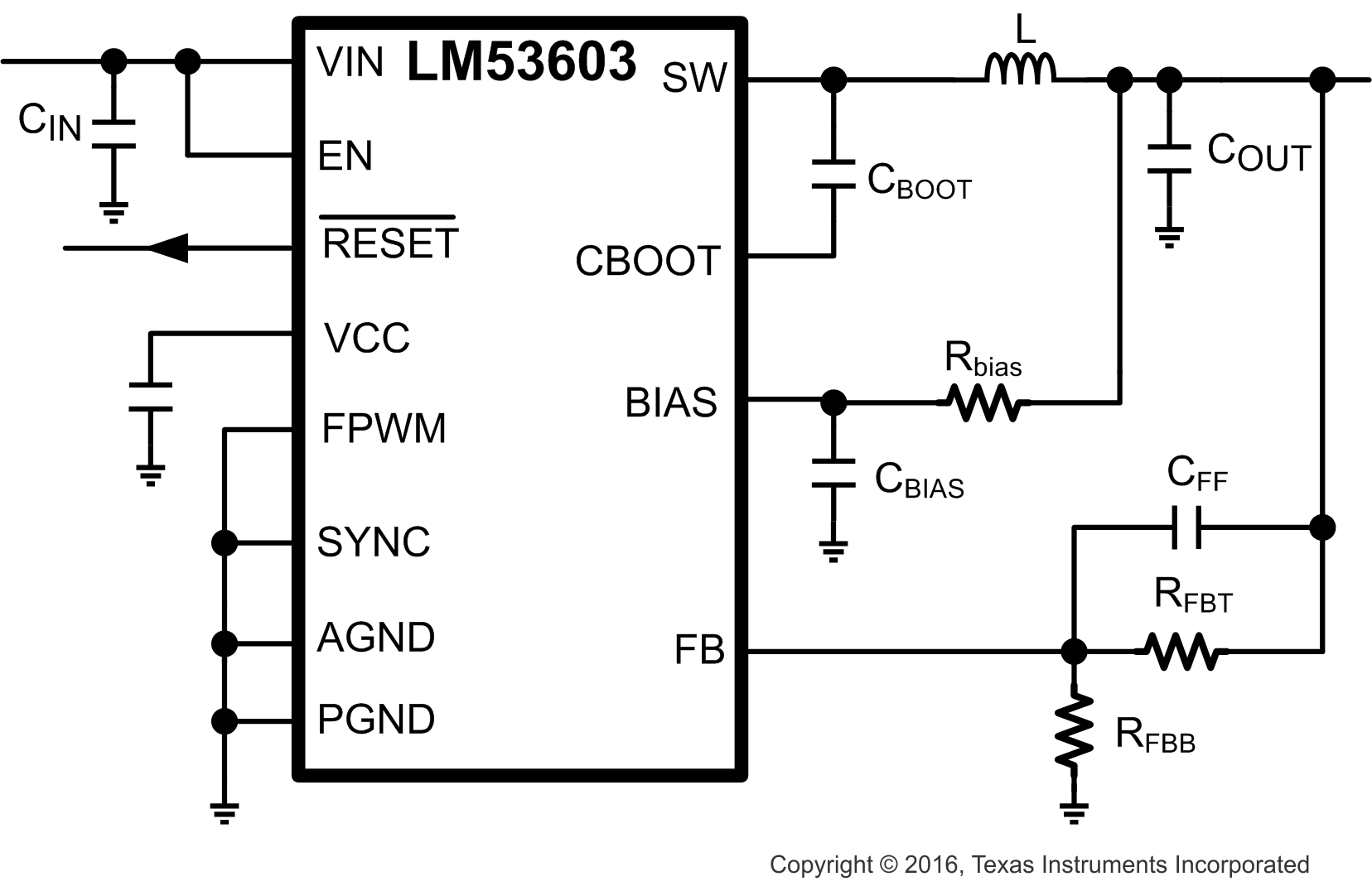

簡化電路原理圖

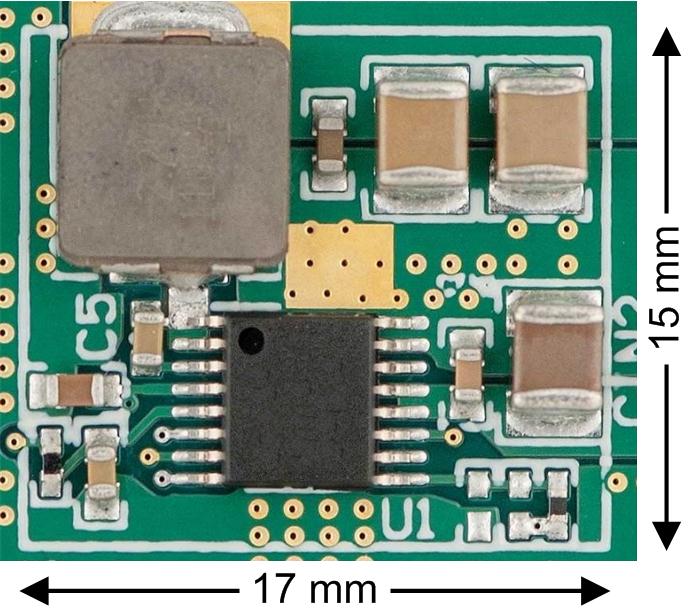

具有 5V/3A 輸出的工業電源
