ZHCSD65B SEPTEMBER 2013 – December 2014 LM5121 , LM5121-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Undervoltage Lockout (UVLO)
- 7.3.2 High Voltage VCC Regulator
- 7.3.3 Oscillator
- 7.3.4 Slope Compensation
- 7.3.5 Error Amplifier
- 7.3.6 PWM Comparator
- 7.3.7 Disconnection Switch Control
- 7.3.8 Soft-Start
- 7.3.9 HO and LO Drivers
- 7.3.10 Bypass Operation (VOUT = VIN)
- 7.3.11 Cycle-by-Cycle Current Limit
- 7.3.12 Circuit Breaker Function
- 7.3.13 Clock Synchronization
- 7.3.14 Maximum Duty Cycle
- 7.3.15 Thermal Protection
- 7.4 Device Functional Modes
-
8 Application and Implementation
- 8.1 Application Information
- 8.2
Typical Application
- 8.2.1 Design Requirements
- 8.2.2
Detailed Design Procedure
- 8.2.2.1 Timing Resistor RT
- 8.2.2.2 UVLO Divider RUV2, RUV1
- 8.2.2.3 Input Inductor LIN
- 8.2.2.4 Current Sense Resistor RS
- 8.2.2.5 Current Sense Filter RCSFP, RCSFN, CCS
- 8.2.2.6 Slope Compensation Resistor RSLOPE
- 8.2.2.7 Output Capacitor COUT
- 8.2.2.8 Input Capacitor CIN
- 8.2.2.9 VIN Filter RVIN, CVIN
- 8.2.2.10 Bootstrap Capacitor CBST and Boost Diode DBST
- 8.2.2.11 VCC Capacitor CVCC
- 8.2.2.12 Output Voltage Divider RFB1, RFB2
- 8.2.2.13 Soft-Start Capacitor CSS
- 8.2.2.14 Restart Capacitor CRES
- 8.2.2.15 Low-Side Power Switch QL
- 8.2.2.16 High-Side Power Switch QH and Additional Parallel Schottky Diode
- 8.2.2.17 Snubber Components
- 8.2.2.18 Disconnect Switch QD Selection
- 8.2.2.19 Freewheeling Diode DF Selection
- 8.2.2.20 Loop Compensation Components CCOMP, RCOMP, CHF
- 8.2.3 Application Curves
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械封裝和可訂購信息
1 特性
- AEC-Q100 等級 1（TA = –40ºC 至 125ºC）
- 最大輸入電壓：65V
- 最小輸入電壓：3.0V（啟動時 4.5V）
- 輸出電壓高達 100V
- 旁路 (VOUT = VIN) 運行
- 1.2V 基準電壓，精度為 ±1.0%
- 自由運行/同步運行頻率最高可達 1MHz
- 峰值電流模式控制
- 耐用的 3A 集成柵極驅動器
- 自適應死區時間控制
- 可選二極管仿真模式
- 可編程逐周期電流限制
- 可編程線路欠壓閉鎖 (UVLO)
- 可編程軟啟動
- 熱關斷保護
- 低關斷靜態電流：9μA
- 可編程斜率補償
- 可編程跳周模式減少待機功耗
- 支持外部 VCC 偏置電源選項
- 關斷模式（真正關斷）模式下負載斷開連接
- 浪涌電流限制
- 斷續模式短路/過載保護
- 斷路器功能
- 具備輸入瞬態抑制能力
- 具有電池反向保護功能
- 耐熱增強型 20 引腳散熱薄型小外形尺寸 (HTSSOP)
2 應用
- 12V、24V 和 48V 電源系統
- 汽車起停
- 高電流升壓電源
- 電池供電系統
3 說明
LM5121 是一款針對高效率、高功率升壓穩壓器應用的同步升壓控制器。 此控制方法基于峰值電流模式控制。 電流模式控制可提供固有線路前饋和 逐周期電流限制，并且方便進行環路補償。
開關頻率最高可編程至 1MHz。 通過將兩個耐用的 N 通道 MOSFET 柵極驅動器與自適應死區控制搭配使用，可以獲得更高的效率。 用戶可選二極管仿真模式可實現斷續模式運行，從而提高輕負載條件下的效率。
LM5121 具有斷開開關控制，可在輸出短路或關斷期間將輸出與輸入完全斷開。 在啟動序列期間，斷開開關控制會限制浪涌電流。
內部電荷泵允許高側同步開關以 100% 占空比運行（旁路運行）。 其他特性包括：熱關斷、頻率同步、斷續模式電流限制和可調線路欠壓閉鎖。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM5121 | HTSSOP (20) | 6.50mm x 4.40mm |
| LM5121-Q1 |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

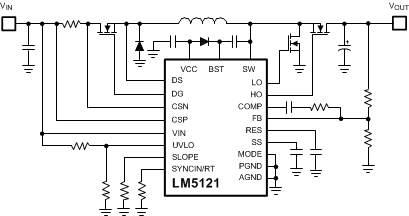

簡化應用示意圖
