ZHCSEV5C February 2007 – January 2016 LM5109B
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 可驅動高側和低側 N 溝道金屬氧化物半導體場效應晶體管 (MOSFET)
- 1A 峰值輸出電流（1.0A 灌電流和 1.0A 拉電流）
- 與獨立的晶體管-晶體管邏輯電路 (TTL) 和互補金屬氧化物半導體 (CMOS) 兼容的輸入
- 自舉電源電壓高達 108VDC
- 短暫傳播時間（典型值為 30ns）
- 可以 15ns 的上升和下降時間驅動 1000pF 負載
- 優異的傳播延遲匹配（典型值為 2ns)
- 支持電源軌欠壓鎖定
- 低功耗
- 8 引腳小外形尺寸集成電路 (SOIC) 和耐熱增強型 8 引腳晶圓級小外形無引線 (WSON) 封裝
2 應用
- 電流反饋推挽式轉換器
- 半橋和全橋電源轉換器
- 固態電機驅動器
- 雙開關正激電源轉換器
3 說明
LM5109B 器件是一款經濟高效的高電壓柵極驅動器，專為驅動采用同步降壓或半橋配置的高側和低側 N 溝道 MOSFET 而設計。懸空
高側驅動器能夠在高達 90V 的電源軌電壓下工作。輸出通過經濟高效的 TTL 和
CMOS 兼容輸入閾值獨立控制。穩健可靠的電平轉換技術同時擁有高運行速度和低功耗特性，并且可提供從控制輸入邏輯到高側柵極驅動器的干凈電平轉換。該器件在低側和高側電源軌上提供了欠壓鎖定功能。該器件采用 8 引腳 SOIC 和耐熱增強型 8 引腳 WSON 封裝。
器件信息(1)
| 器件編號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM5109B | SOIC (8) | 4.90mm x 3.91mm |
| WSON (8) | 4.00mm x 4.00mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

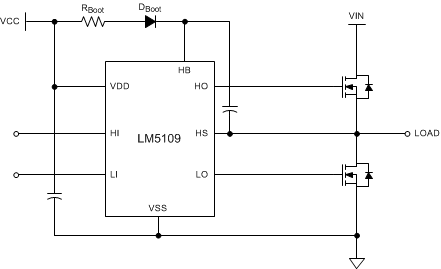

簡化應用示意圖
