ZHCSCC9C April 2014 – October 2017 LM43602
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Fixed Frequency Peak Current-Mode Controlled Step-Down Regulator
- 7.3.2 Light Load Operation
- 7.3.3 Adjustable Output Voltage
- 7.3.4 Enable (EN)
- 7.3.5 VCC, UVLO and BIAS
- 7.3.6 Soft-Start and Voltage Tracking (SS/TRK)
- 7.3.7 Switching Frequency (RT) and Synchronization (SYNC)
- 7.3.8 Minimum ON-time, Minimum OFF-time and Frequency Foldback at Drop-Out Conditions
- 7.3.9 Internal Compensation and CFF
- 7.3.10 Bootstrap Voltage (BOOT)
- 7.3.11 Power Good (PGOOD)
- 7.3.12 Over Current and Short Circuit Protection
- 7.3.13 Thermal Shutdown
- 7.4 Device Functional Modes
-
8 Applications and Implementation
- 8.1 Application Information
- 8.2
Typical Applications
- 8.2.1 Design Requirements
- 8.2.2
Detailed Design Procedure
- 8.2.2.1 Custom Design With WEBENCH® Tools
- 8.2.2.2 Output Voltage Set-Point
- 8.2.2.3 Switching Frequency
- 8.2.2.4 Input Capacitors
- 8.2.2.5 Inductor Selection
- 8.2.2.6 Output Capacitor Selection
- 8.2.2.7 Feed-Forward Capacitor
- 8.2.2.8 Bootstrap Capacitors
- 8.2.2.9 VCC Capacitor
- 8.2.2.10 BIAS Capacitors
- 8.2.2.11 Soft-Start Capacitors
- 8.2.2.12 Under Voltage Lockout Set-Point
- 8.2.2.13 PGOOD
- 8.2.3 Application Performance Curves
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- PWP|16
- DSU|16
散熱焊盤機械數據 (封裝 | 引腳)
- PWP|16
訂購信息
1 特性
- 27µA 穩壓靜態電流
- 可在輕負載條件下實現高效率（DCM 和 PFM）
- 符合 EN55022/CISPR 22 電磁干擾 (EMI) 標準
- 集成同步整流
- 可調頻率范圍：200kHz 至 2.2MHz（默認值為 500kHz）
- 與外部時鐘頻率同步
- 內部補償
- 與幾乎任一陶瓷、固態電解、鉭和鋁質電容器組合一同工作時保持穩定
- 電源正常標志
- 軟啟動進入預偏置負載
- 內部軟啟動：4.1ms
- 可由外部電容器延長的軟啟動時間
- 輸出電壓跟蹤功能
- 程序系統欠壓閉鎖 (UVLO) 精確使能
- 具有斷續模式的輸出短路保護
- 過熱關斷保護
- 使用 LM43602 并借助 WEBENCH® 電源設計器創建定制設計方案
2 應用
- 工業用電源
- 電信系統
- AM 以下波段汽車應用
- 通用寬 VIN 穩壓
- 高效負載點穩壓
空白
3 說明
LM43602 穩壓器是一款易于使用的同步降壓直流/直流轉換器，能夠驅動高達 2A 的負載電流，輸入電壓范圍為 3.5V 至 36V（最大絕對值 42V）。LM43602 以極小的尺寸解決方案提供優異的效率、輸出精度和壓降電壓。其擴展系列產品能夠以引腳到引腳兼容封裝提供 0.5A、1A 和 3A 負載電流選項。此器件采用峰值電流模式控制來實現簡單控制環路補償和逐周期電流限制。可選 功能 包括可編程開關頻率、同步、電源正常標志、精確使能、內部軟啟動、可擴展軟啟動和跟蹤，可為各種 應用提供靈活且易于使用的平臺。輕負載時的斷續和自動調頻模式可提升輕負載效率。此系列只需要很少的外部組件，并且其端子排列方式可確保簡單、最優的 PCB 布局。保護 功能 包括熱關斷、VCC 欠壓鎖定、逐周期電流限制和輸出短路保護。LM43602 器件采用 16 引腳 HTSSOP 封裝 (5.1mm × 6.6mm × 1.2mm) 和具有可濕性側面的 16 引腳 VSON 封裝。
器件信息
| 訂貨編號 | 封裝 | 封裝尺寸 |
|---|---|---|
| LM43602 | HTSSOP (16) | 5.10mm x 6.60mm |
| VSON (16) | 4.10mm × 5.10mm |

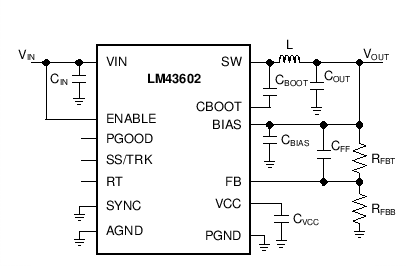

簡化原理圖

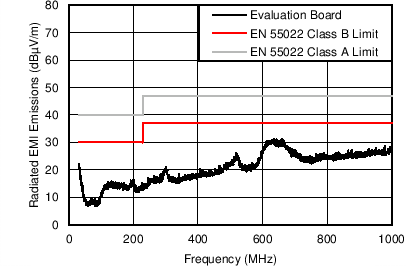

LM43602PWPEVM 輻射發射圖
12VIN 至 3.3VOUT，
FS = 500kHz，IOUT = 2A
