1 特性
- 符合 AEC-Q100 1 級標準（TA = –40°C 至 125°C）
- 最高輸入電壓：42V
- 最低輸入電壓：3V（啟動時為 4.5V）
- 輸出電壓最高可達 50V
- 旁路 (VOUT = VIN) 運行
- 精度為 ±1.0% 的 1.2V 基準
- 自由運行和同步開關頻率最高可達 600 kHz
- 峰值電流模式控制
- 穩健耐用的 3A 集成柵極驅動器
- 自適應死區時間控制
- 可選二極管仿真模式
- 可編程逐周期電流限制
- 斷續模式過載保護
- 可編程線路欠壓閉鎖 (UVLO)
- 可編程軟啟動
- 熱關斷保護
- 低關斷靜態電流：9μA
- 可編程斜率補償
- 可編程跳周模式減少待機功耗
- 允許使用外部 VCC 電源
- 電感器分布式直流電阻 (DCR) 電流感應功能
- 多相位功能
- 耐熱增強型 20 引腳散熱薄型小外形尺寸封裝 (HTSSOP)
2 應用
- 12V、24V 和 48V 電源系統
- 汽車啟停
- 音頻電源
- 高電流升壓電源
3 說明
LM25122 是一款支持多相位的同步升壓控制器，面向高效同步升壓穩壓器 應用。此控制方法基于峰值電流模式控制。電流模式控制可提供內部線路前饋、逐周期電流限制和簡化的環路補償。
開關頻率最高可通過編程設定為 600kHz。通過兩個支持自適應死區時間控制的穩健耐用 N 通道金屬氧化物半導體場效應晶體管 (MOSFET) 柵極驅動器來實現更高效率。一個用戶可選二極管仿真模式還可實現斷續模式運行，以提高輕負載時的效率。
一個內部電荷泵可針對高側同步開關實現 100% 占空比（旁路運行）。一個 180º 相移時鐘輸出可實現簡單多相位交叉配置。其他 功能 包括：熱關斷、頻率同步、斷續模式電流限制和可調線路欠壓鎖定。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM25122-Q1 | HTSSOP (20) | 6.50mm x 4.40mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

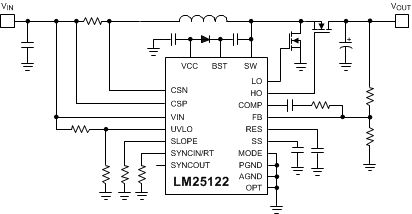

簡化的應用示意圖
