1 特性
- 獨立的高側和低側驅動器邏輯輸入
- 自舉電源電壓高達 100V DC
- 可驅動高側和低側 N 溝道金屬氧化物半導體場效應晶體管 (MOSFET)
- 短暫傳播時間（典型值為 25ns）
- 可以 8ns 的上升和下降時間驅動 1000pF 負載
- 優異的傳播延遲匹配（典型值為 3ns)
- 支持電源軌欠壓鎖定
- 低功耗
- 與 HIP2100 和 HIP2101 引腳兼容
2 應用
- 由電機控制的驅動器
- 半橋和全橋電源轉換器
- 同步降壓轉換器
- 雙開關正向電源轉換器
- 有源鉗位正激轉換器
- 48V 服務器電源
- 太陽能 DC-DC 和 DC-AC 轉換器
3 說明
LM25101 高電壓柵極驅動器專為驅動采用同步降壓或半橋配置的高側和低側 N 溝道 MOSFET 而設計。版本 A 提供高達 3A 的柵極驅動，而版本 B 和 C 分別提供 2A 和 1A 的柵極驅動。輸出由 TTL 輸入閾值獨立控制。該器件集成了一個高壓二極管，用于對高側柵極驅動自舉電容進行充電。穩健可靠的電平轉換器同時擁有高運行速度和低功耗特性，并且可提供從控制邏輯到高側柵極驅動器的干凈電平轉換。該器件在低側和高側電源軌上提供了欠壓鎖定功能。
這些器件采用標準 8 引腳 SOIC、8 引腳 SO-PowerPAD、8 引腳 WSON、10 引腳 WSON 以及 8 引腳 MOSP PowerPAD 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM25101 | MSOP PowerPAD (8) | 3mm x 3mm |
| WSON (8) | 4mm x 4mm | |
| WSON (10) | 4mm x 4mm | |
| SO PowerPAD (8) | 3.9mm x 4.89mm | |
| SOIC (8) | 3.91mm x 4.9mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

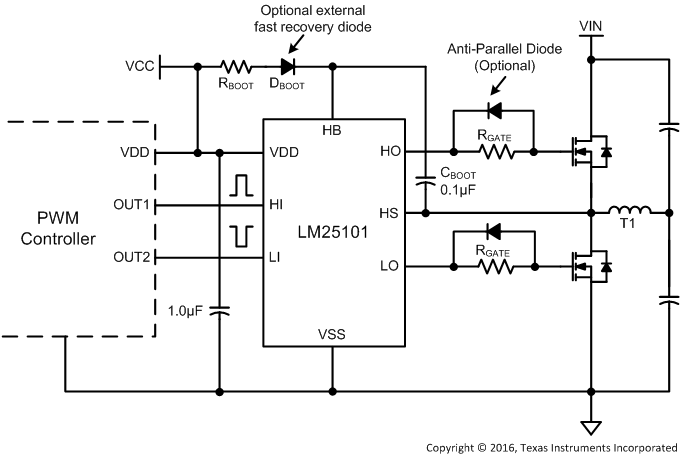

簡化應用示意圖
