ZHCSGG4 June 2017 LM1086-MIL
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
-
8 Application and Implementation
- 8.1 Application Information
- 8.2 Typical Applications
- 8.3
Other Applications
- 8.3.1 Adjustable at 5 V
- 8.3.2 5-V Regulator with Shutdown
- 8.3.3 Battery Charger
- 8.3.4 Adjustable Fixed Regulator
- 8.3.5 Regulator With Reference
- 8.3.6 High-Current Lamp-Driver Protection
- 8.3.7 Battery-Backup-Regulated Supply
- 8.3.8 Ripple Rejection Enhancement
- 8.3.9 Automatic Light Control
- 8.3.10 Remote Sensing
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
1 特性
- 可提供固定的 1.8V、2.5V、3.3V、5V 版本
- 提供可調節版本
- 電流限制和熱保護
- 2% 輸出精度
- 輸出電流 1.5A
- 線路調節 0.015%（典型值）
- 負載調節 0.1%（典型值）
- 高達 29V 的最大輸入電壓
- 低至 1.25V 的
最低可調節輸出電壓 - 與具有 ESR 的陶瓷輸出電容器一起工作時保持穩定
- 溫度范圍：–40°C 至 +125°C
2 應用
- 高效線性穩壓器
- 電池充電器
- 開關電源的后置穩壓
- 恒定電流調節器
- 微處理器電源
- 音頻放大器電源
- 火警控制
3 說明
LM1086-MIL 是一款穩壓器，在負載電流為 1.5A 時具有 1.5V 的最大壓降。該器件具有與德州儀器 (TI) 行業標準 LM317 相同的引腳。
需要兩個電阻來設置 LM1086-MIL 的可調節輸出電壓版本的輸出電壓。固定輸出電壓版本集成了調節電阻器。通常，除非器件距離輸入濾波電容器超過 6 英寸，否則不需要輸入電容器。輸出電容器可以替換為陶瓷和適當?shù)?ESR。
LM1086-MIL 電路包括齊納微調帶隙參考、電流限制和熱關斷。由于 LM1086-MIL 穩壓器是浮動的并且僅檢測輸入到輸出差分電壓，因此，只要不超過最大輸入到輸出差分電壓，就可以調節幾百伏特的電源電壓。超過最大輸入到輸出差分電壓將導致輸出短路。通過在調節引腳和輸出端之間連接固定電阻器，LM1086-MIL 也可用作精密電流調節器。
對于 需要 更大的輸出電流的應用，請參閱 LM1084（對于 5A 版本）和 LM1085（對于 3A 版本）。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM1086-MIL | WSON (8) | 4.00mm x 4.00mm |
| DDPAK/TO-263 (3) | 10.18mm × 8.41mm | |
| TO-220 (3) | 14.986mm × 10.16mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

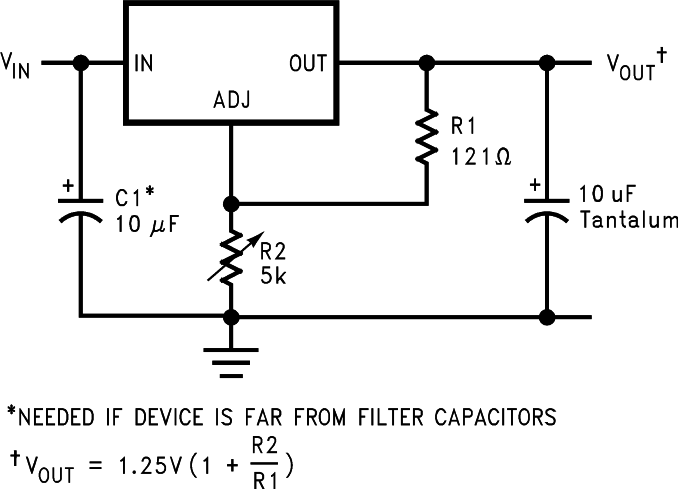

典型應用
