1 應用簡報

數字輸出模塊中的測試脈沖是指在短時間內將高側開關 (HSS) 強制切換到相反的電平，以驗證輸出的功能。如果輸出狀態變化較小，這對于安全應用正常運行尤其重要。如果開關正常接通（負載通電），則應用關斷測試 (off-test) 脈沖。如果開關正常關斷（負載斷電），則應用接通測試 (on-test) 脈沖。所連接的負載不得受此測試的影響。在關斷測試 (off-test) 中，必須降低 HSS 上的電壓才能驗證功能是否正常。需要進行反向電流阻斷，以防止任何電流從負載返回到 HSS，因此，必須在測試期間使負載保持通電。在接通測試 (on-test) 中，HSS 的高輸出可縮短負載電容部分的充電時間，從而驗證 HSS 的功能是否正常。

實施選項

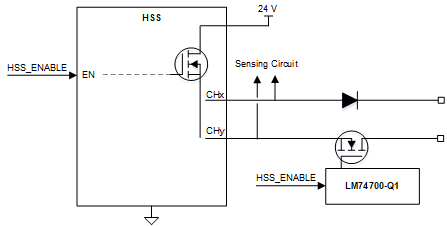

反向電流阻斷可通過不同的方式實現。簡單的方法是在輸出端添加二極管（請參閱圖 1-1，CHX）。這種方法的缺點是二極管處于導通狀態時的功率耗散，這取決于通道輸出電流和二極管壓降。

通過使用 NMOS 和智能二極管控制器，例如 LM74700-Q1（圖 1-1，CHy），可以實現功率耗散更低的解決方案。LM74700-Q1 可以自主阻斷反向電流，但也具有使能引腳。由于可提供 HSS 控制信號 (HSS_ENABLE)，因此可直接控制 LM74700-Q1，從而有效地用作 NMOS 柵極驅動器。

圖 1 實施選項

原理圖討論

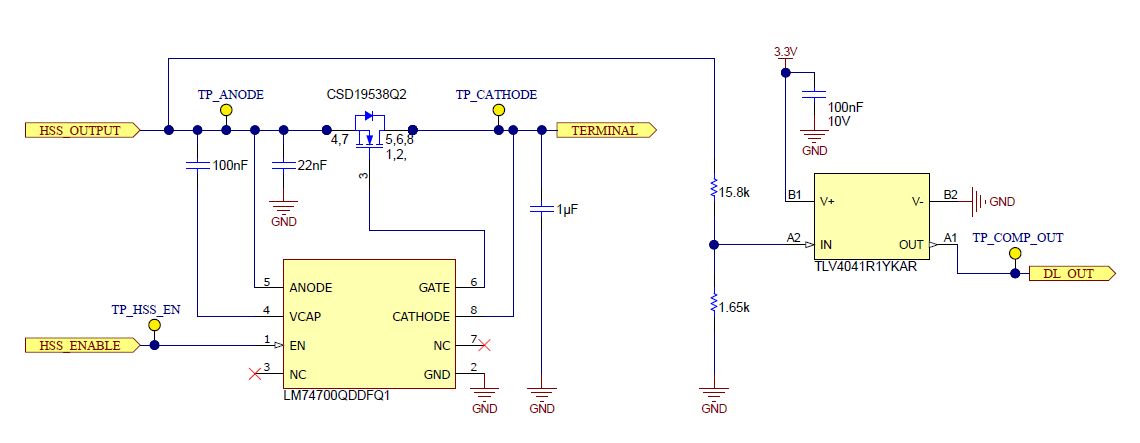

圖 1-2 顯示了使用 LM74700-Q1 進行反向阻斷的示例電路的原理圖。用于測試的 HSS 是 TPS272C45。通過將信號 HSS_ENABLE 下拉為低電平來禁用 HSS 輸出（信號 HSS_OUTPUT），從而啟動關斷測試 (off-test)。該信號也用于關閉 LM74700-Q1。

HSS_OUTPUT 電壓節點（測試點 TP_ANODE）由比較器 TLV4041R1⁽³⁾ 監控。TLV4041R1 中集成的 1.2V 基準可減少 BOM 和布板空間。電阻分壓器將比較器跳閘點設置為 12V，并在輸出被禁用時為懸空節點提供接地基準。相對較低的電阻分壓器有助于對陽極（HSS 輸出端）的電容器放電，從而實現較短的測試脈沖。比較器的輸出可以直接反饋回控制器，也可以先進行串行化以減少隔離應用中的隔離通道數量（請參閱通過數字隔離器將 SPI 轉換為 GPIO 應用簡報）。

圖 2 LM74700-Q1 的實施原理圖

測試結果

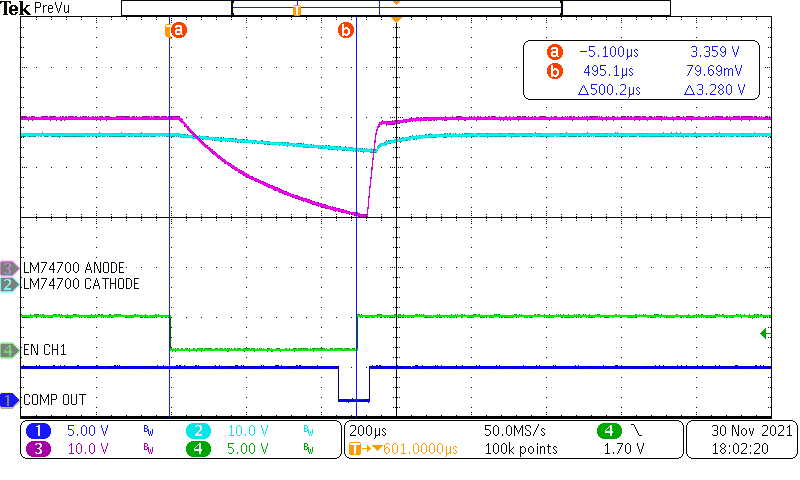

圖 1-3 顯示了 50?||100μF 負載下關斷測試 (off-test) 的相關波形。波形 EN CH1 等于 HSS_ENABLE 并控制 HSS 和 LM74700-Q1 使能引腳。500μs 的測試脈沖長度足以將 HSS 輸出電壓（波形 LM74700 ANODE）降至 12V 以下，以使比較器跳閘（波形 COMP OUT）。采用這種輸出配置，負載電壓僅下降約 4V。在數字輸出模塊中，可以調節脈沖長度以支持多種負載。

圖 3 關斷測試 (off-test) 波形

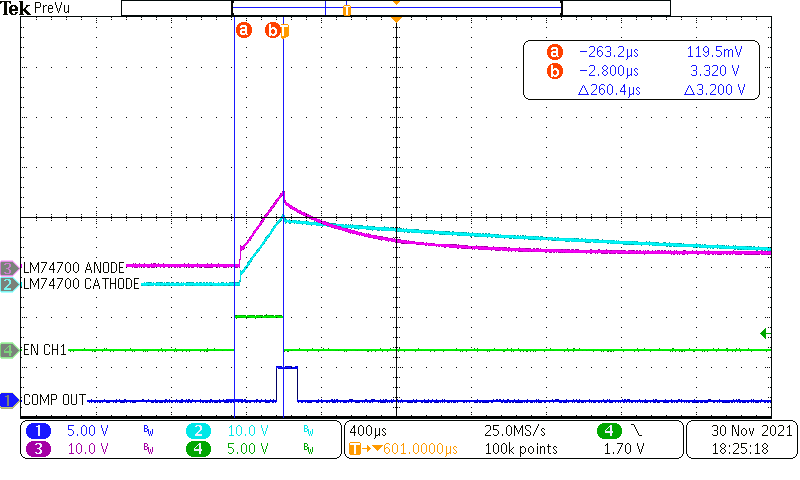

圖 1-4 顯示了 50?||100μF 負載和 2A HSS 電流限值下接通測試 (on-test) 的相關波形。但是，實際電流為 4A，因為 HSS 輸出電流在可選時間（此處為 22ms）內加倍，以解決容性負載⁽⁵⁾，從而有效縮短脈沖時間。對于此 HSS 負載配置，260μs 的 HSS 啟用時間足以使閾值為 12V 的比較器跳閘。

如果關斷測試 (off-test) 和接通測試 (on-test) 約定同樣的電壓閾值，則可以使用相同的比較器。請注意相對于關斷測試 (off-test) 的脈沖反相。負載不應通過接通測試 (on-test) 脈沖開啟。

圖 4 接通測試 (on-test) 波形

其他用例

此外，如果端子上的電壓在 HSS 被禁用時超過 HSS 電源電壓，所提供的特性可有效阻斷從輸出端子進入模塊的反向電流。這適用于以下情況：

通用數字 I/O 應用，可將終端軟件編程為數字輸入或數字輸出。在數字輸入配置中，如果禁用此功能，來自所連接傳感器的電壓可能會超過 HSS 電源電壓的電壓，從而使電流進入模塊
例如，在接線錯誤的情況下，電源意外連接到輸出端子。

結論

關斷測試 (off-test) 和接通測試 (on-test) 是驗證數字輸出是否正常運行的有效方法。可通過不同的方法來實現此功能。但是，此實現方案還支持通用 I/O 模塊并防止誤接線。
