成本效益

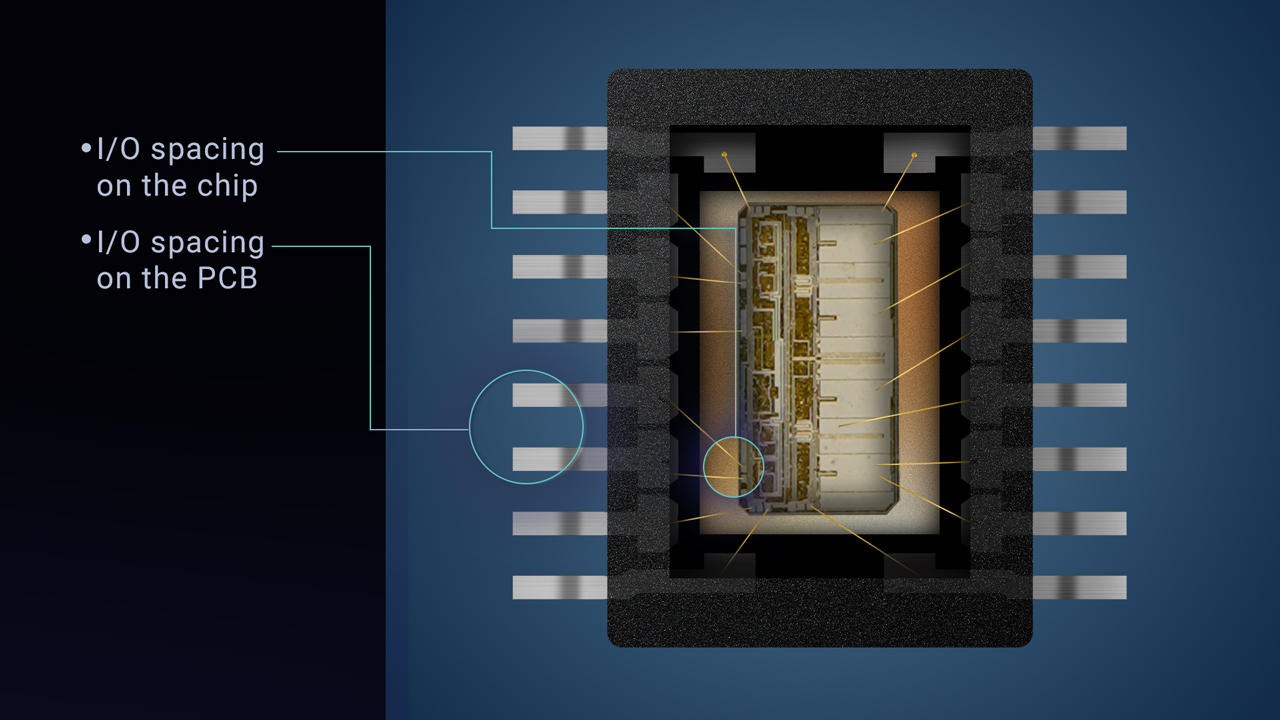

在優化 PCB、封裝和器件的成本時，最大限度地減小器件的尺寸將降低成本；然而，許多應用可能需要輸入/輸出 (I/O) 間距較大的封裝。在 圖 4 中，器件上的 I/O 焊盤間距小于 100μm，以實現較小的芯片尺寸，而這些相同的 I/O 扇出到大于 650μm，以滿足低成本 PCB 的設計限制。

針對通用產品將 PCB 尺寸和封裝尺寸標準化可實現從多家供應商處購買相同的器件。此外，此類封裝具備靈活性，能夠讓器件尺寸持續縮小（這同樣也能降低成本），同時又不會影響其在終端應用中的適配性。在某些情況下，封裝可能會縮小，同時仍能滿足行業標準尺寸的要求。這使得產品能夠朝著采用微型封裝的方向發展，同時對現有的 PCB 布局保持向后兼容性。
