3.4.5 短路檢測 - DESAT
電路板上的短路檢測系統可在發生短路事件時提供保護。當檢測到短路時，柵極驅動器會通過 SSD 引腳灌入指定大小的電流，該電流可通過 SSD 引腳外部電阻器進行編程。FLT 標志也將在初級側升高。如果未使用短路檢測系統或 IGBT/MOSFET 未連接到電路板，則 J1 和 J2 應分別短接至高側和低側 COM 以防止錯誤地觸發短路。
VDS 電壓檢測閾值可通過本常見問題解答中提到的以下公式計算得出：
使用 9V 內部 DESAT 檢測閾值、兩個正向電壓均為 0.6V 的 STTH122A 二極管、1kΩ 限流電阻、具有 2.7V 齊納電壓的齊納二極管和 2mA 內部充電電流時，Vds DESAT 檢測閾值計算結果為 3.1V。如果需要另一個 Vds 電壓檢測閾值，請調整限流電阻的大小和齊納二極管的齊納電壓。
在該 EVM 中，實施了此常見問題解答中提到的方法，以便在發生短路事件時增大 DESAT 充電電流。增大 DESAT 充電電流可以縮短電容器的消隱時間，并為 SiC MOSFET 提供更好的保護。此電路的消隱時間可通過同一常見問題解答中提到的公式計算得出，計算結果為 115ns。此消隱時間計算公式對于 VDD = 20V 有效；如果使用另一個 VDD 值，則消隱時間會有所不同。

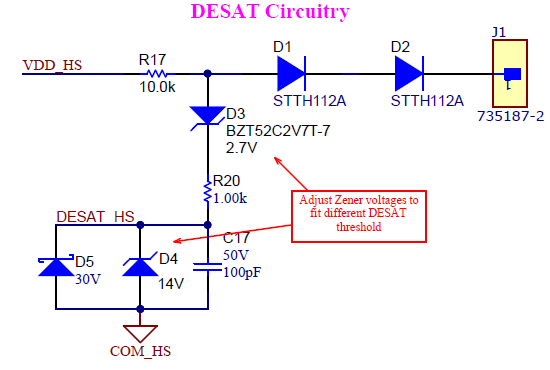

圖 3-7 DESAT 電路
