3.4.2 初級側 I/O 和診斷
初級側 I/O 和診斷塊能夠實現以下功能：
- 為半橋板提供信號輸入，包括高側和低側 PWM 和 RESET 以及 +12V 電壓輸入。
- 如果通過差分板連接器提供電源和信號輸入，則電源多路復用器 TPS2121 的狀態輸出引腳用于打開 SN65C1167 雙路差分驅動器和接收器。然后，雙路差分驅動器和接收器將差分柵極驅動器輸入轉換為單端柵極驅動器輸入，并將單端柵極驅動器輸出轉換為差分輸出，然后傳輸到差分板。
- 如果通過此 EVM 上的測試點掛鉤提供電源和信號輸入，則電源多路復用器將關斷 SN65C1167 雙路差分驅動器和接收器。這可以保護雙路差動驅動器和接收器免受損壞。
- 通過 RLC 濾波器濾除高側和低側差分信號中的高頻噪聲。
- 通過 SN74LV21 與門將高側和低側 RDY 和 nFLT 信號合并為一個 FLT_OUT 信號。
- 將來自差分板和板載復位按鈕的 nRST 信號通過 SN74LV21 與門組合成一個復位信號。
+12V 電源和 PWM 信號應連接到同一塊板（差分板或 EVM）。如果不這么做，可能會導致 EVM 元件損壞。

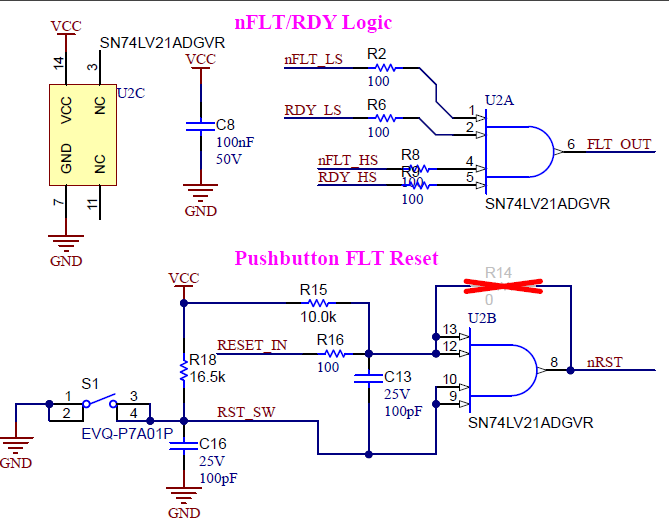

圖 3-2 初級側 nFLT/RDY/復位邏輯

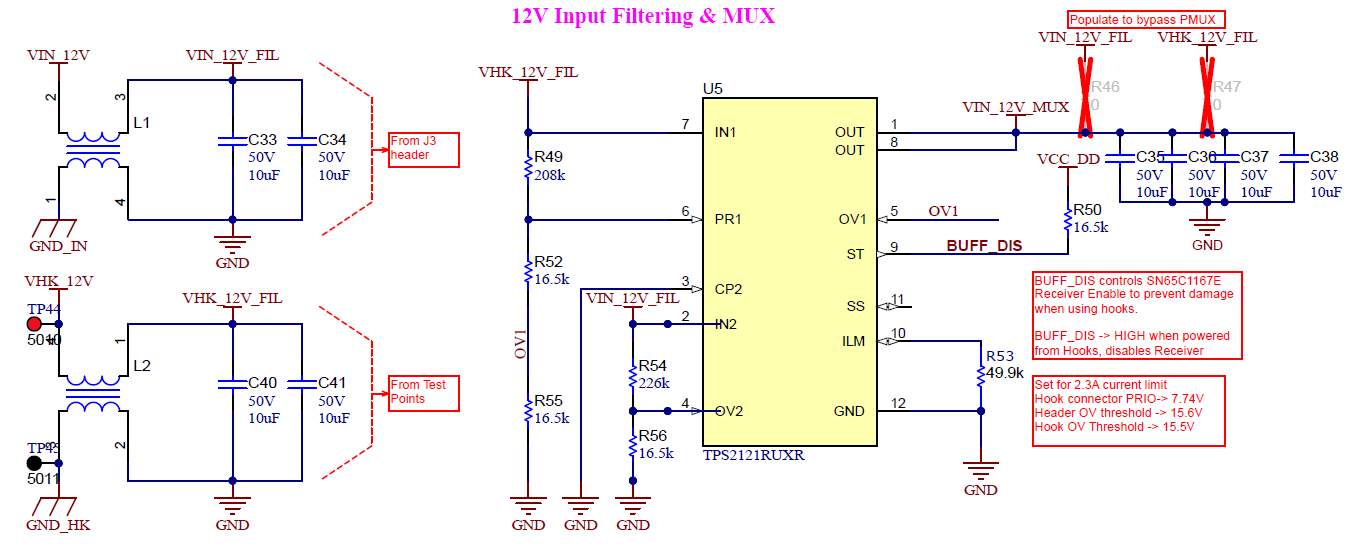

圖 3-3 初級側輸入濾波和多路復用器

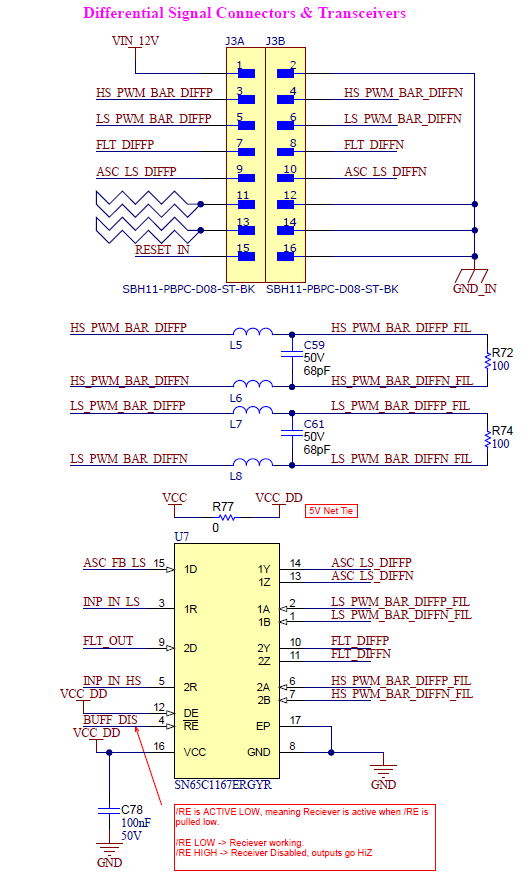

圖 3-4 初級側連接器和收發器
