開關 S3 和 S4 分別用于配置 VREFHIAB 和 VREFHICDE 模式的電壓基準選擇。

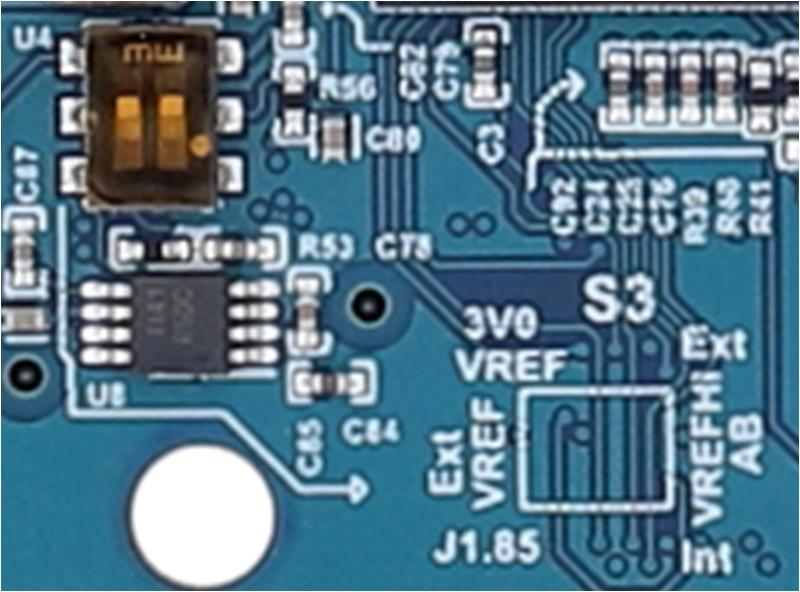

圖 2-7 ADCA/ADCB VREF 模式開關 (S3)| POS1 | POS2 | VREFHIAB 源 |
|---|---|---|
| 向下 | X | 內部 VREF |
| UP | 向下 | 來自 J1.85 引腳的外部 VREF |
| UP | UP | 板載 3.0V 基準 |

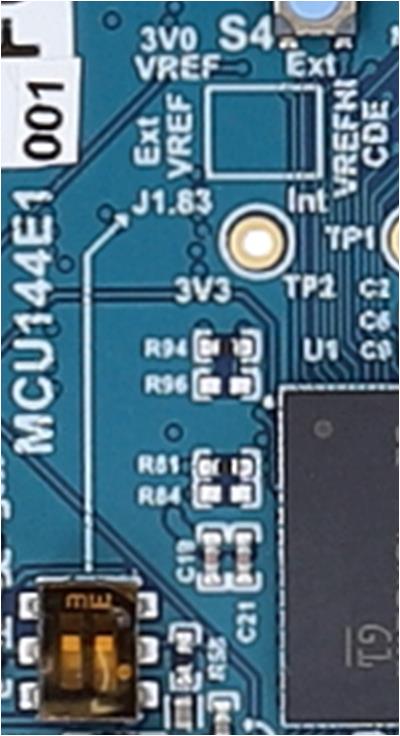

圖 2-8 ADCC/ADCD/ADCE VREF 模式開關 (S4)| POS1 | POS2 | VREFHICDE 源 |
|---|---|---|
| 向下 | X | 內部 VREF |
| UP | 向下 | 來自 J1.83 引腳的外部 VREF |
| UP | UP | 板載 3.0V 基準 |
