3.4 開發應用程序
安裝 F29H85X-SDK 和 CCS 后，可以生成示例應用程序并在 EVM 上加載和運行。
按照以下步驟在 F29H85x controlSOM 上加載一個簡單的 LED 閃爍示例：
- 將 controlSOM 設置為閃存引導模式
- 將開關 S1 (GPIO84) 設置為 1
- 將開關 S1 (GPIO72) 設置為 1
- 將 controlSOM 和 XDS110ISO-EVM 設置為獨立配置（請參閱節 2.1.1）
- 打開 EVM 的電源
- 啟動 CCS
- 轉到“File -> Import Project(s)”
- 點擊“瀏覽..”并導航到下面的路徑，然后點擊“選擇文件夾”：
- C:\ti\f29h85x-sdk_X_XX_XX_XX_\examples\driverlib\single_core\led\led_ex1_blinky
- 從“Discovered Projects”列表中選擇“l(fā)ed_ex1_blinky”工程，然后點擊“Finish”將工程導入工作區
- 右鍵點擊工程名稱并選擇“Build Configurations
-> CPU1_FLASH”

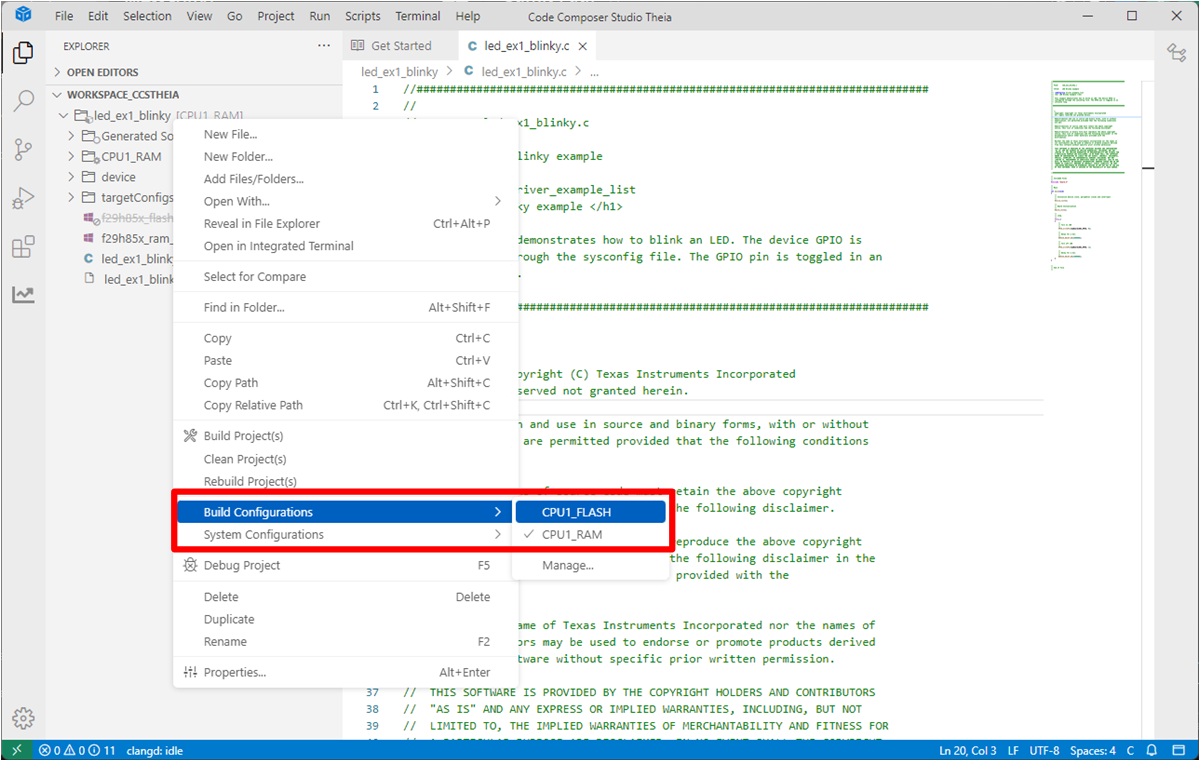

圖 3-1 生成配置選擇 - 右鍵點擊工程名稱并選擇“Debug Project (F5)”。這會生成工程，執行“閃存配置的生成后序列”，并啟動目標配置。

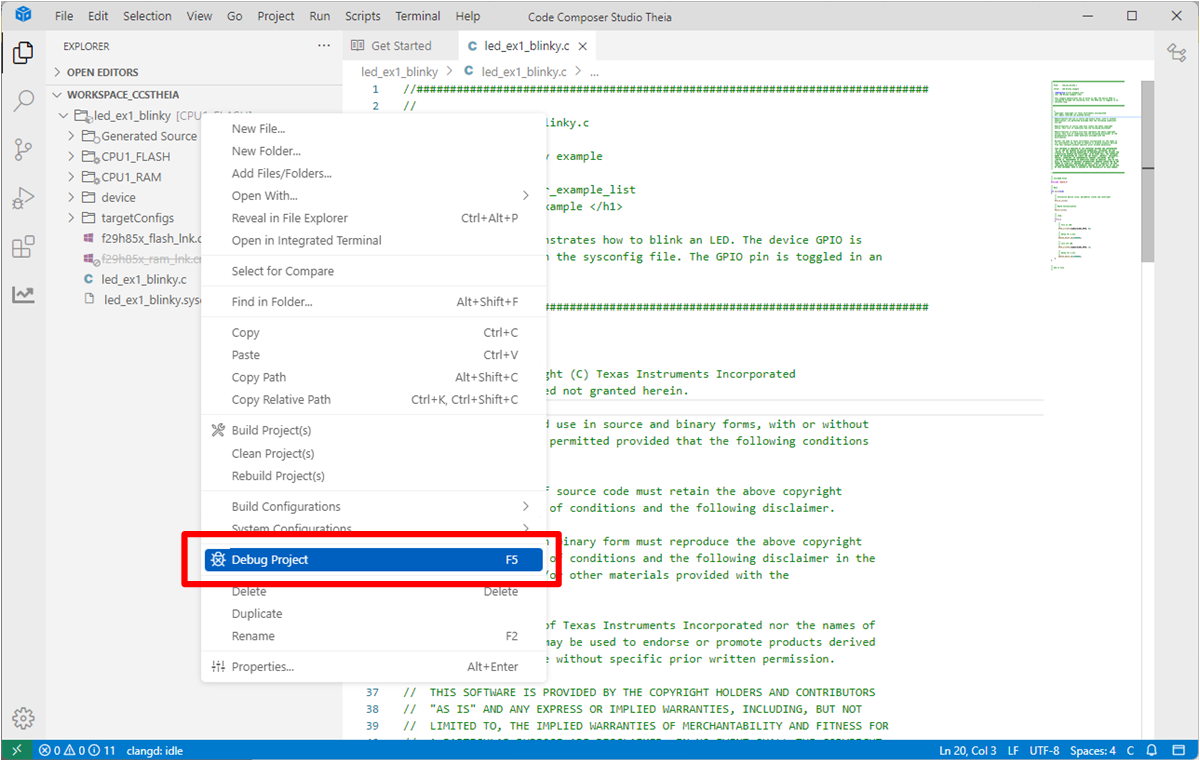

圖 3-2 調試工程選擇 - 選擇“Texas Instruments XDS110 USB Debug Probe_0/C29xx_CPU1”作為內核
- 導航到“Debug”（屏幕左側）并選擇藍色的播放按鈕運行示例

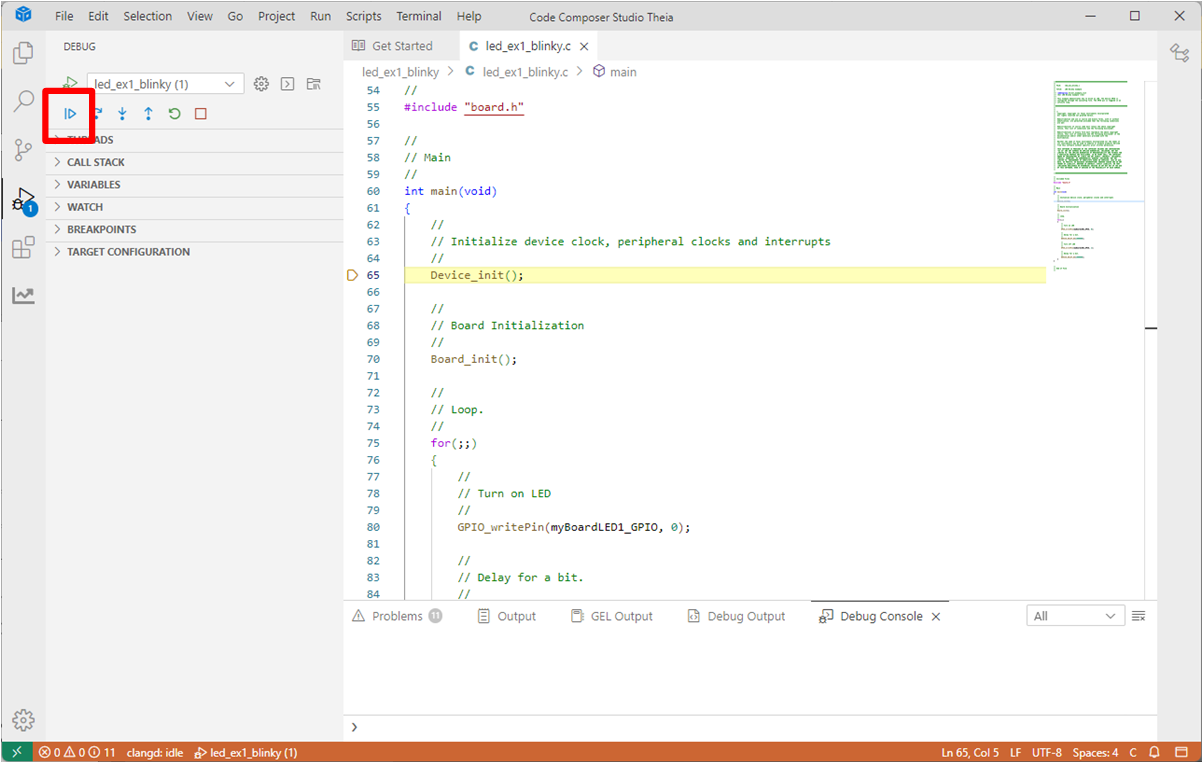

圖 3-3 運行選擇 - 觀察 controlSOM 上的 LED 閃爍
