2.1.2 配置 2：使用 HSEC180ADAPEVM 的 C2000 controlCARD 兼容性配置
向后兼容性配置用于需要 controlSOM 連接至與 C2000 controlCARD 兼容的基板或擴展塢的情況。該配置需要使用一個 HSEC 適配器板 (HSEC180ADAPEVM)。HSEC 適配器板單獨出售。
HSEC 適配器板提供以下功能：
- 通過標準 180 引腳 HSEC 接口向后兼容 C2000 controlCARD 基板
- 2 個 DP83826 10/100Mbps 工業以太網 PHY 和 2 個 RJ-45 以太網插孔，用于 EtherCAT 評估
- 快速串行接口 (FSI) 接頭
- 適用于專用模擬 HSEC 引腳的 ADC 濾波和 ESD 保護
當 F29H85x controlSOM 與 HSEC 適配器板配合使用時，必須通過基板為 controlSOM 和適配器板供電。需要使用 XDS110ISO-EVM 等仿真調試探針來提供與 MCU 的調試連接。XDS110調試探針單獨出售。
在該配置中，Code Composer Studio? IDE 使用 JTAG 連接到 controlSOM 并支持軟件開發。XDS110 調試探針還會枚舉一個虛擬 COM 端口 (VCP)，用于通過 UART 與 MCU 進行通信。
要啟用該配置，請按照以下步驟操作：
- 需要具備以下設備：
- F29H85x controlSOM (F29H85X-SOM-EVM)
- HSEC-180 適配器板 (HSEC180ADAPEVM)
- C2000 controlCARD 兼容基板或 HSEC-180 擴展塢 (TMDSHSECDOCK)
- XDS110 隔離式調試探針 (XDS110ISO-EVM)
- 2 個 USB Type-C? 電纜（長度為 3 米或以下）
- （可選）5V 直流電源
- 驗證每個 EVM 上的開關設置是否正確。
- F29H85X-SOM-EVM：
- 使用 S1 選擇所需的引導模式。
- 使用 S3/S4 選擇所需的 ADC 電壓基準模式。
- XDS110ISO-EVM：
- S1 選擇 JTAG 模式 – 設置為 JTAG 模式。
- S2 啟用 UART/SPI 連接 – 將 RXD 設置為 ON 模式，將 POCI 設置為 OFF 模式。
- F29H85X-SOM-EVM：
- 將 controlSOM 連接到 HSEC-180 適配器板。
- 確保 controlSOM 方向正確。controlSOM 上的 J1 接頭必須與 HSEC-180 適配器板上的 J1 接頭連接。
- 將 HSEC-180 適配器板插入基板或 TMDSHSECDOCK 擴展塢。
- 將 XDS110ISO-EVM 連接到 HSEC-180 適配器板的連接器 J7。
- 將 USB 電纜連接到 XDS110 隔離式調試探針上的連接器 J5。XDS110 隔離式探針已通電。
- 將 USB 電纜連接到 TMDSHSECDOCK 上的連接器 J17。
- 將 TMDSHSECDOCK 上的 S1 轉至 USB-ON 位置。
- 確認 controlSOM 上的電源狀態 LED（LED1 和 LED2）亮起。
- controlSOM 可供使用。按照軟件章節中的步驟開始開發軟件。

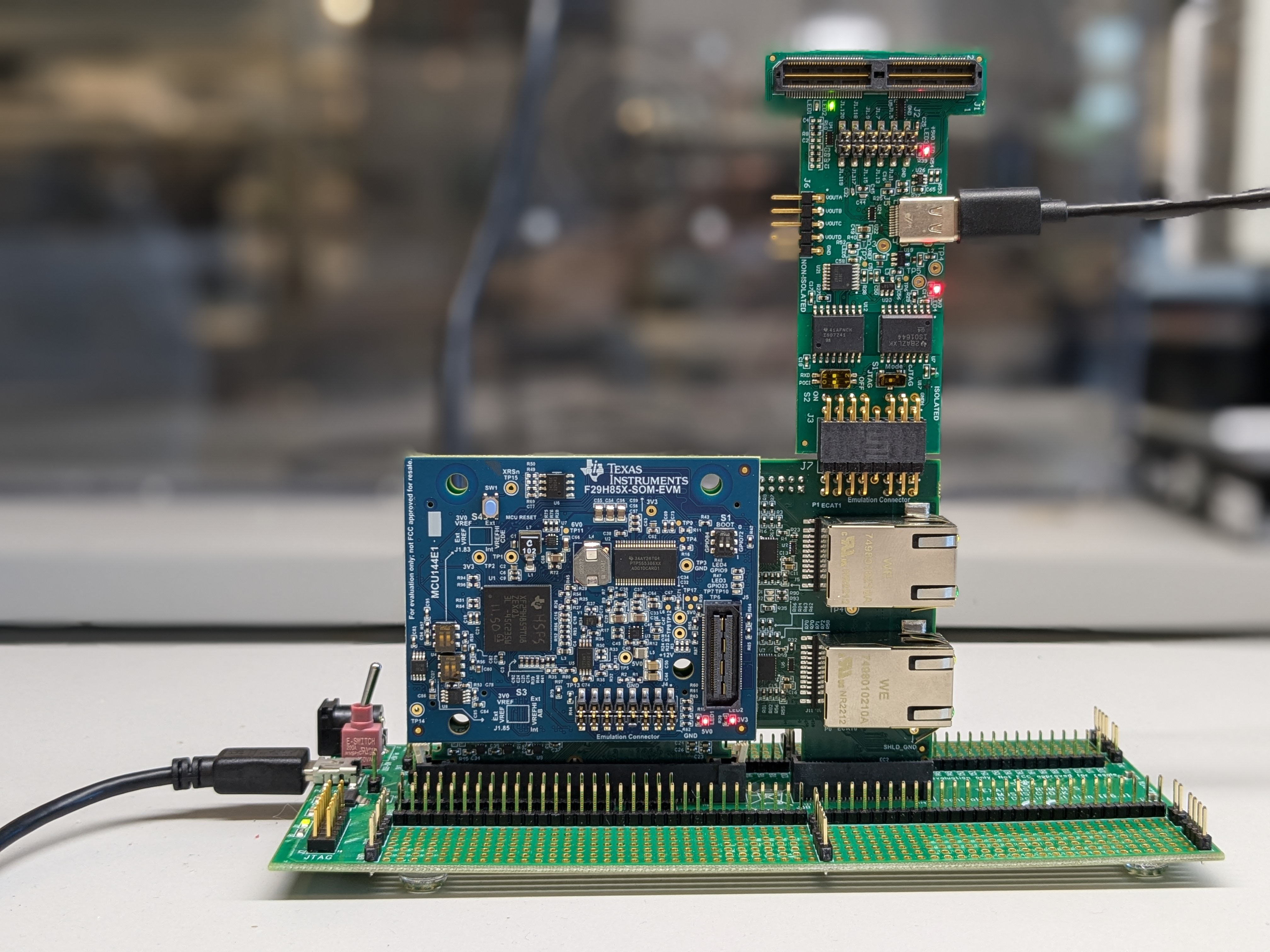

圖 2-2 使用 HSEC180ADAPEVM 的 C2000 controlCARD 兼容性配置HSEC-180 擴展塢 (TMDSHSECDOCK) 上的原型接頭可輕松訪問許多 MCU ADC 和 GPIO 信號。這些接頭可用于原型設計自定義固件和運行 F29H85X-SDK 示例。F29H85x controlSOM 引腳排列圖提供了 TMDSHSECDOCK 原型接頭上可用的 MCU 引腳列表。
