2.1 快速入門指南
MCF8315PWPEVM 需要一個建議工作電壓范圍為 4.5V 至 35V 的電源。若要設置 EVM 并為其供電，請按照以下順序操作：
- 將電機相位連接到連接器 J8 上的 A、B 和 C。
- 請勿打開電源。將電機電源連接到連接器 J7 上的 VBAT/VM 和 PGND。
- 若要啟用反極性保護和 π 型濾波器，請連接到 VBAT。請注意，當連接到 VBAT 時，由于反極性保護電路中的二極管壓降，VM 將減少 0.7V。
- 要禁用反極性保護和 π 型濾波器，請連接到 VM。
- 選擇將 J3 設置為 5V_USB 并將 J5 設置為 3V3COM，以便通過 USB 電源為 MSP430 供電。
- 將 Micro-USB 線纜連接到計算機。
- 將電位器按順時針旋轉到底，使電機上電后速度為零。
- 將開關 S1 向右撥動以配置 BRAKE = RUN，將開關 S2 向右撥動以配置 DRVOFF = 驅動器輸出 ON
- 打開電機電源。
- 使用 Motor Studio GUI（如節 3所示）來配置和調整器件寄存器并使電機旋轉。

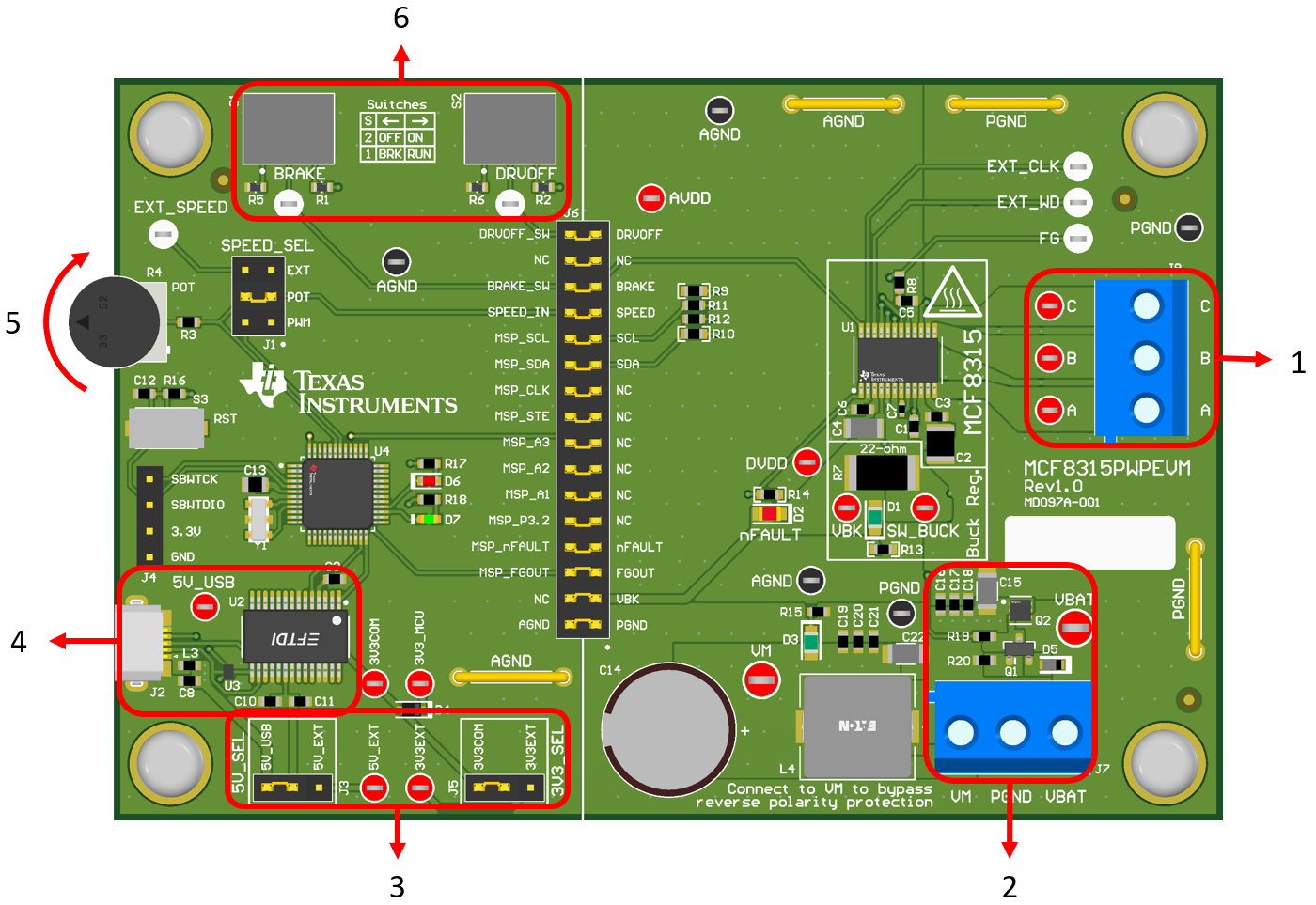

圖 2-1 快速入門指南參考
