2.2 電路板設置和運行
配置 THVD4411EVM 的電源后，設置電路板以開始運行。在電路板運行之前，必須先配置運行模式和控制引腳。下面顯示了 J15 接頭引腳映射。
圖 2-1 J15 引腳排列假設電路板的方向為 J1 位于 EVM 的左上角。編號框對應于原理圖中所示的 J15 的引腳編號。
要選擇配置選項，請根據圖 3-1 在 J15 上找到相關的信號。如果需要較低的值，則將連接到相關信號的頂行接頭引腳分流到左側的引腳。如果需要較高的值，則將連接到相關信號的底行接頭引腳分流到左側的引腳。接下來，必須確定運行模式。運行模式由分別通過 J15-11/12 和 J15-15/16 連接到 U1 的 M0 和 M1 控制。
| M1（J15-15；J15-16） | M0（J15-11；J15-12） | 模式 | 注釋 |
|---|---|---|---|
| 0 | 0 | 保留 | 未使用 |
| 0 | 1 | RS-232 | 1T1R 模式；L2 是 RS232 驅動器的邏輯輸入；L1 是邏輯輸出。 |
| 1 | 0 | 半雙工 RS-485 | L1 是邏輯輸入，L2 是邏輯輸出；R1 和 R2 上的 RS-485。 |
| 1 | 1 | RS-485 全雙工 | L1 是邏輯輸入，L2 是邏輯輸出；RS-485 TX 為 R1 和 R2，而 RX 為 R3 和 R4。 |
選擇模式后，可以配置其他功能和控制信號，或將它們連接到 DIR 和 /SHDN 信號的信號源。
| 信號 | 信號跳線和引腳 ID | 關聯的 GND 引腳 | 邏輯 ‘0’ 操作 | 關聯的 VIO 引腳 | 邏輯 ‘1’ 操作 |
|---|---|---|---|---|---|
SLR | J15-3；J15-4 | J15-2 | RS485：20Mbps RS232：1Mbps | J15-1 | RS485：500kbps RS232：250kbps |
DIR | J15-7；J15-8 | J15-6 | RS485：RX 模式 | J15-5 | RS485：TX 模式 |
TERM_TX | J15-23；J15-24 | J15-22 | RS485 TX：未端接 | J15-21 | RS485 TX：使用 120Ω 進行端接 |
TERM_RX | J15-27；J15-28 | J15-26 | RS485 RX：未端接 | J15-25 | RS485 RX：使用 120Ω 進行端接 |
/SHDN | J15-31；J15-32 | J15-30 | 器件處于關斷模式 | J15-29 | 器件運行 |
為確保正常運行，必須在通信開始前配置模式引腳以及 TERM_TX 和 TERM_RX 引腳，而不是在通信期間更改。
THVD4411 的所有不同模式都共用邏輯引腳（用前綴 “L” 表示）和總線引腳（用前綴 “R” 表示）。
邏輯引腳用于 THVD4411 與控制器的連接。邏輯引腳由 VIO 電壓供電并受此電壓限制，這意味著這些引腳可接受 GND 至 VIO 輸入電壓，并可輸出 GND 至 VIO 電壓。當電路板方向為 J1 位于左上角時，所有邏輯引腳 L1 – L2 都可以通過填充電路板左側的 4x2 接頭 J5-J6 進行訪問。圖 3-2 展示了接頭引腳排列。

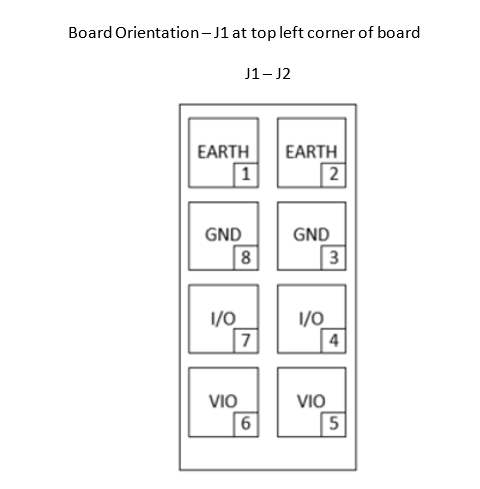

圖 2-2 ?U1:LX 接頭引腳排列每個單獨 L 引腳的功能取決于 THVD4411 的運行模式。
總線引腳是可耐受更高電壓的引腳，可與 RS-485 或 RS-232 配合使用，具體取決于所選的運行模式。根據使用的模式，可以通過幾種不同的方式訪問總線引腳。RS-232 和 RS-485 模式均將所有“R”引腳信號路由至 4x2 接頭 J14。如果接頭 J14 的每一行均分流，則所有信號 R1-R4 在 D-SUB 連接器 J18 上均可用。如果接頭 J12 和 J13 分流，則端子塊 J17 上的 R1 和 R2 信號可用。如果接頭 J10 和 J11 分流，則端子塊 J16 上的 R3 和 R4 信號可用。表 3-1 給出了簡要總結。
| U1 引腳 | 輸出選項 1 | 輸出選項 2 | 輸出選項 3 | 輸出選項 4 |
|---|---|---|---|---|
R1 | J11，第 1 列 | J7（如果 J11 分流） | 不適用 | 不適用 |
R2 | J9，第 1 列 | J7（如果 J9 分流） | J14；第 2 行，第 1 列 | J10（如果 J14 第 2 行分流） |
R3 | J13，第 1 列 | J8（如果 J13 分流） | J14；第 3 行，第 1 列 | J10（如果 J14 第 3 行分流） |
R4 | J12，第 1 列 | J8（如果 J12 分流） | J14（如果 J11 分流） | J10（如果 J14 第 4 行分流） |
這些引腳的連接方式取決于最終用戶所選擇的運行模式和個人偏好。
RS-232 操作
了解器件和 EVM 的總體架構后，更全面地了解 RS-232 運行模式非常重要。在 M1 和 M0 分別進入模式 01 時，器件進入 RS-232 模式。
| 模式 | L1 | L2 | R1 | R2 | R3 | R4 |
|---|---|---|---|---|---|---|
| 01 | 控制臺側輸入 | 控制臺側輸出 | 未使用 | RS-232 總線輸出 | RS-232 總線輸入 | 未使用 |
這通常稱為 1T1R 設置，因為它有 1 個發送器和 1 個接收器。在單獨的收發器級別，發送或接收的 RS-232 信號類型對于收發器來說并不重要，因為無論 RS-232 信號類型如何，PHY 層特性都是相同的。但是，此特定配置通常與以下 RS-232 信號一起使用：TX 和 RX。雖然不嚴格要求這種信號配置，但大多數 1T1R RS-232 應用使用這些信號并要求使用這種配置，如果使用 J10（DSUB 連接器），則連接器的引腳排列模擬上述 RS-232 電纜的標準放置
| U1 引腳 | 標準 RS-232 電路助記符 | J10 引腳 |
|---|---|---|
| R2 | TX | 3 |
| R3 | RX | 2 |
RS-485 操作
介紹完 RS–232 運行模式后，本節介紹 RS–485 運行模式。收發器的 RS-485 部分有兩種不同的運行模式：半雙工和全雙工。
半雙工運行是 RS-485 的一種十分常見的實現方式，當 M1 和 M0 的模式分別為 10 時，就進入此運行模式。在半雙工模式中，收發器共用接收引腳和發送總線端引腳（在 THVD4411 上用前綴 R# 表示），這允許在兩根線上進行異步雙向通信，但代價是總線一次只能有 1 個驅動器，而器件無法同時接收和發送數據。
| 模式 | L1 | L2 | R1 | R2 | R3 | R4 |
|---|---|---|---|---|---|---|
| 10 | 控制臺側輸入 | 控制臺側輸出 | 反相總線端引腳 | 同相總線端引腳 | 未使用 | 未使用 |
默認情況下，禁用所示的端接電阻器。在半雙工模式下，TERM_RX 是一個無關緊要的值，集成的端接僅由 TERM_TX 控制。驅動器輸入連接到 L1，而 RS-485 控制臺側輸出為 L2。
下一個運行模式是全雙工運行，此時 M0 和 M1 的模式分別為 11。這種運行模式將 RS-485 收發器的驅動器和接收器分開，從而形成 4 信號線接口。
| 模式 | L1 | L2 | R1 | R2 | R3 | R4 |
|---|---|---|---|---|---|---|
11 | 控制臺側輸入 | 控制臺側輸出 | 反相總線端驅動器 | 同相總線端驅動器 | 同相總線端接收器 | 反相總線端接收器 |
默認情況下，禁用所示的端接電阻器。在全雙工模式下，TERM_TX 和 TERM_RX 控制 RX 和 TX 路徑集成終端電阻器。
