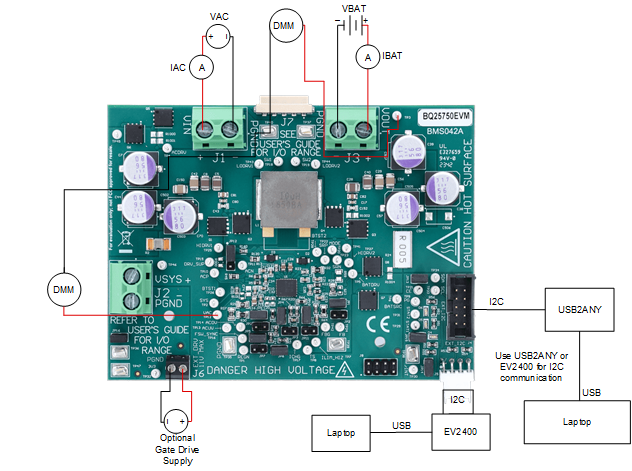

根據以下指南來設置設備：

1. 將電源 1 設置為 23V 直流、8A 電流限制，然后關閉電源。
2. 將電源 1 的輸出與一個電流表串聯在一起，然后連接到 J1（VIN 和 PGND）。
3. 在 J1 (VIN) 和 J1 (PGND) 之間連接一個電壓表。
4. 將負載 1 與一個電流表串聯在一起，然后連接到 J3（VBAT 和 PGND）。
5. 在 J5（VBAT 和 PGND）上連接一個電壓表。
6. 將 KEPCO 負載輸出設置為 23V。將 KEPCO 限制為 6A。使用負載 2 從 VOUT 輸出為 EVM 供電。
7. 按照“IO 和跳線說明”中所述安裝跳線。
8. 如果使用 Battery Management Studio，請按照以下步驟操作：
   1. 將 J5 連接到 EV2400。將 J5 連接到 EV2400 上的 I²C 端口 2
   2. 開啟計算機和負載 2。打開 bqStudio 軟件。

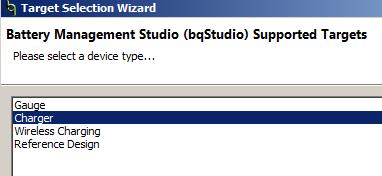

   3. 選擇 Charger 并點擊 Next 按鈕。

   4. 在 Select a Target 頁面中選擇 Charger_1_00_BQ25750.bqz。
   5. 選擇目標器件后，點擊 Field View，然后點擊 Read Register 按鈕。

   6. 將 WATCHDOG 和 EN_CHG 設置為禁用

9. 如果使用 TI Charger GUI，請按照以下步驟操作：
   1. 將 J4 連接到 USB2ANY。開啟計算機和負載 2。

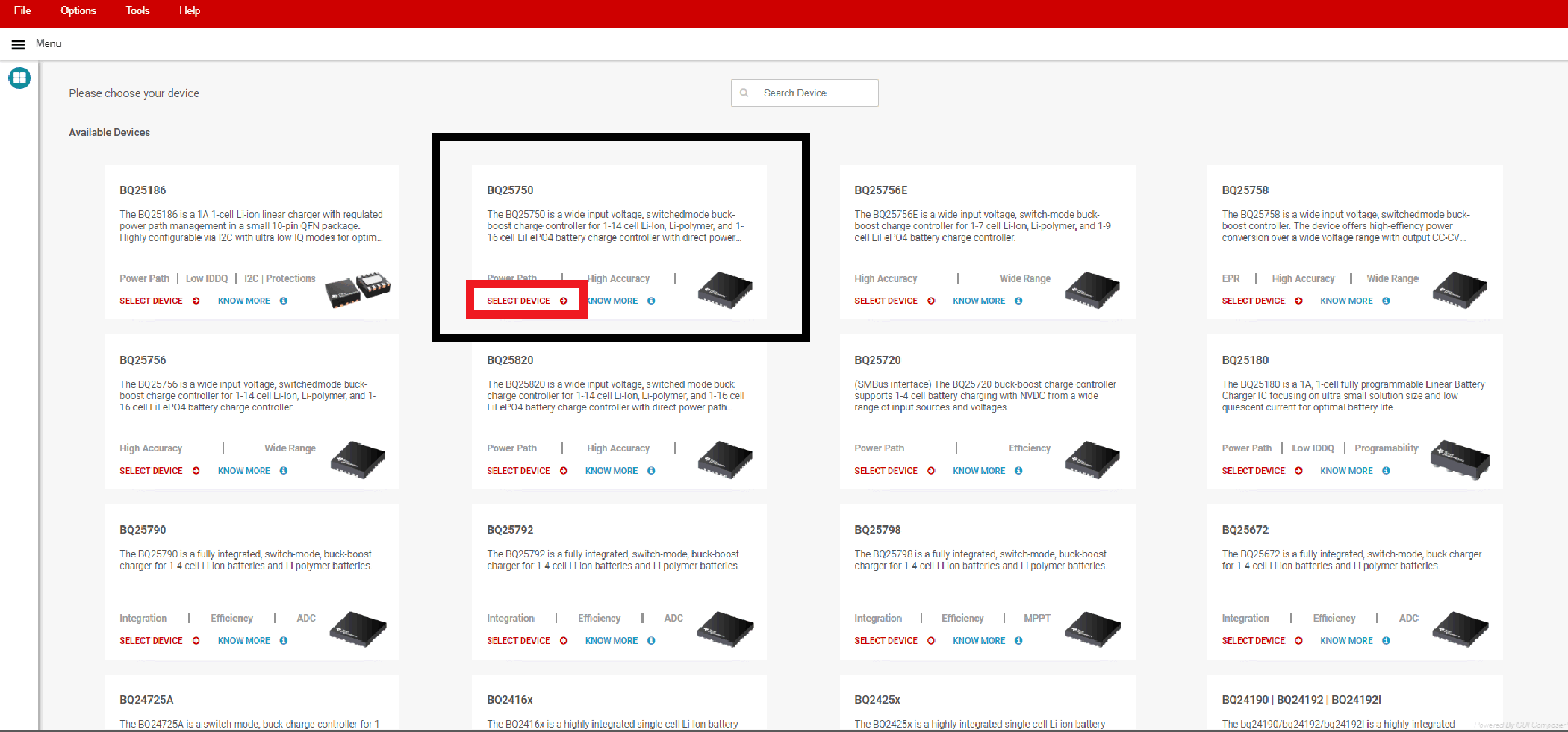

   2. 導航至 TI Charger GUI 網站并選擇要使用的充電器：

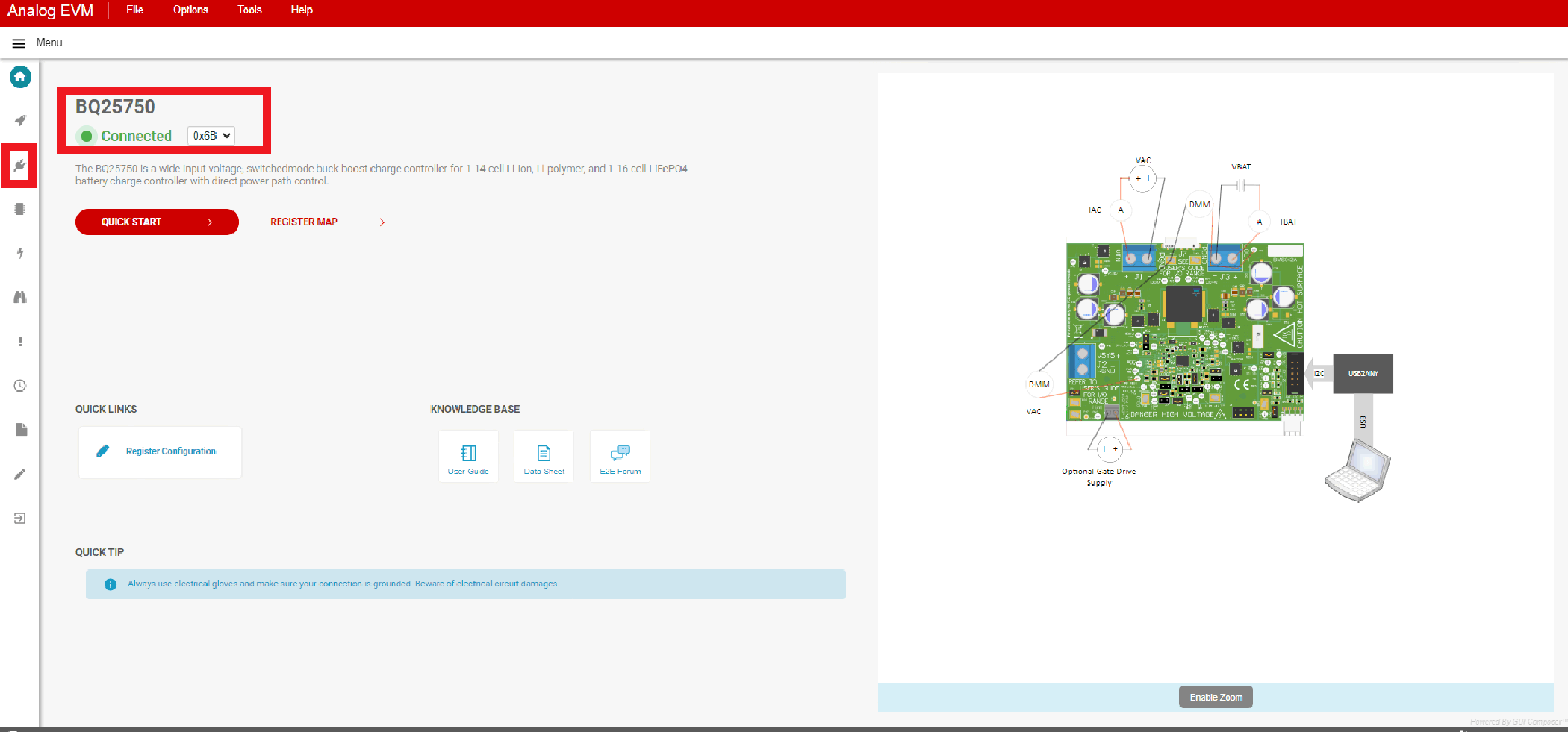

   3. 您應該會在左上方看到“Hardware Connected”。看到硬件已連接后，選擇左側面板上的插頭圖標。

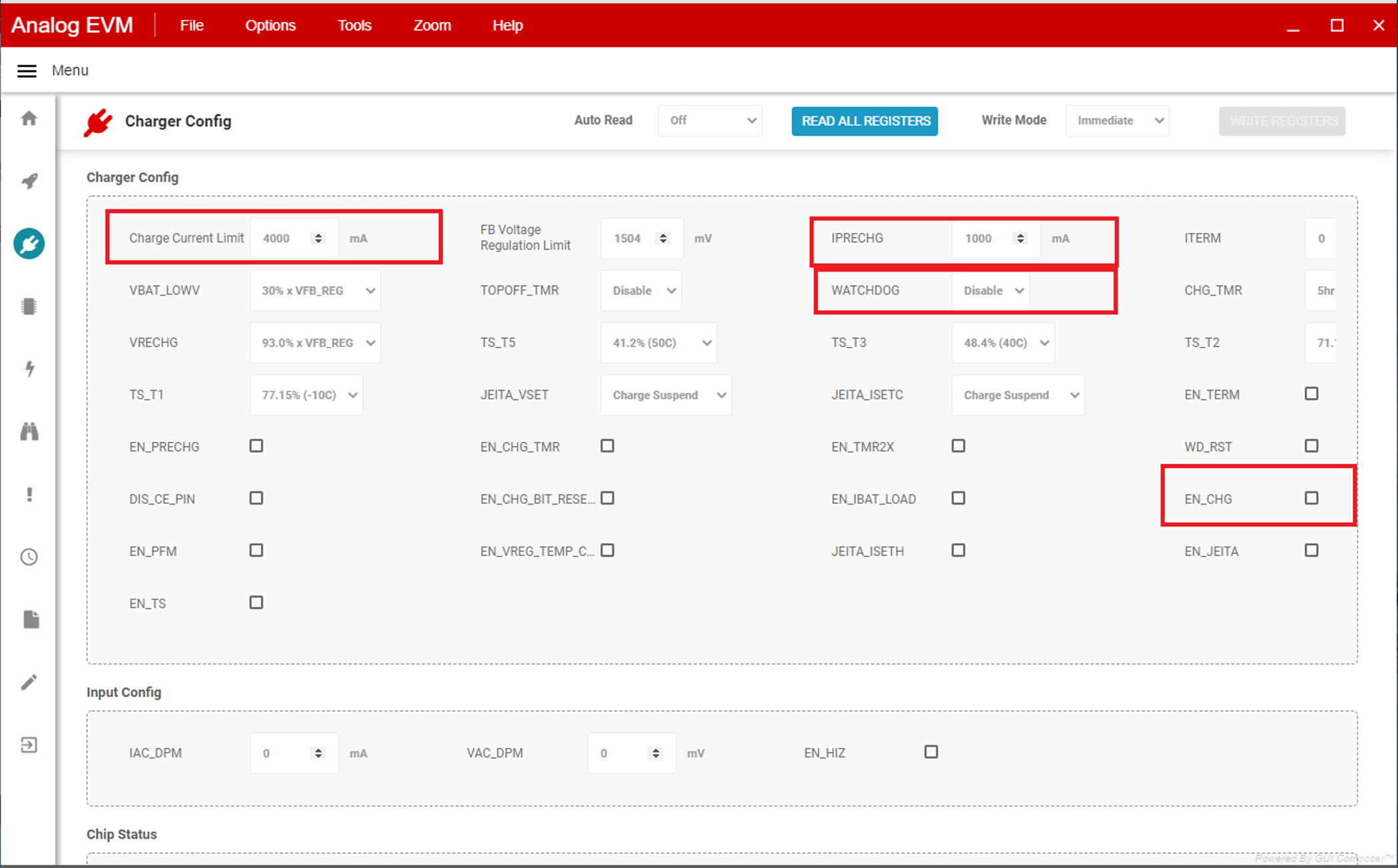

   4. 這是充電器配置窗口。點擊頂部的“Read All Registers”按鈕，然后將 WATCHDOG 和 EN_CHG 設置為禁用。將 ICHG_REG 和 IPRECHG 分別設置為 4000mA 和 1000mA。

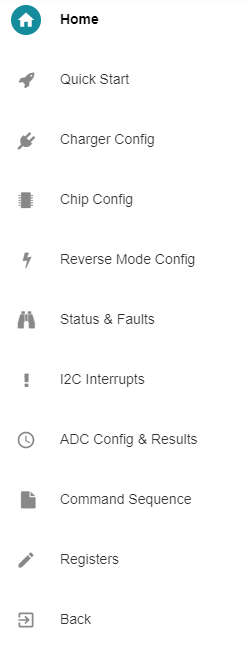

   5. 以下簡要說明了左側面板上其他圖標的含義。從這些圖標中進行選擇，配置電池充電器的其他操作。


10. 開啟電源 1，測量：

    V(J1(VAC)) = 23V ± 0.5V

    I(J1(IAC)) = 4.1A ± 0.5A

    V(J3(VBAT)) = 23V ± 0.5V

    I(J3(IBAT)) = 3.9A ± 0.5A

11. 將電源 1 設置為 40V，測量：

    V(J1(VAC)) = 40V ± 0.5V

    I(J1(IAC)) = 2.4A ± 0.5A

    V(J3(VBAT)) = 23V ± 0.5V

    I(J3(IBAT)) = 3.9A ± 0.5A

12. 將電源 1 設置為 19V，測量：

    V(J1(VAC)) = 19V ± 0.5V

    I(J1(IAC)) = 5.0A ± 0.5A

    V(J3(VBAT)) = 23V ± 0.5V

    I(J3(IBAT)) = 3.9A ± 0.5A

按照以下指南測試 BQ25750 EVM 電源路徑：

1. 斷開電源與 J1（VIN 和 PGND）的連接，并斷開負載 1 與 J3（VOUT 和 PGND）的連接。
2. 將電源 1 的輸出連接至 J3（VOUT 和 PGND）。
3. 將電源 1 設置為 20V 直流、8A 電流限制，然后關閉電源。
4. 在 J2 (VSYS) 和 J2 (PGND) 之間連接一個電壓表。
5. 打開電源 1，測量 V(J2(VSYS)) = 20V ± 0.5V。
