ZHCUB97 august 2023 TPS7A78
在預合規性測試中,EVM 已通過 FCC 第 15 部分和 CISPR 22 B 類傳導 EMI 限制測試。利用電路板配置(在輸入濾波器中使用電容器和電阻器)通過標準的 EVM 如下所示。
第 5.1.1 節曲線均進行如下配置:TJ = 25°C,LDO_OUT = 3.6V,VAC = 120V,R4 = 100?,C7 = 100nF,R2 = 75?,IOUT = 60mA(除非另有說明)

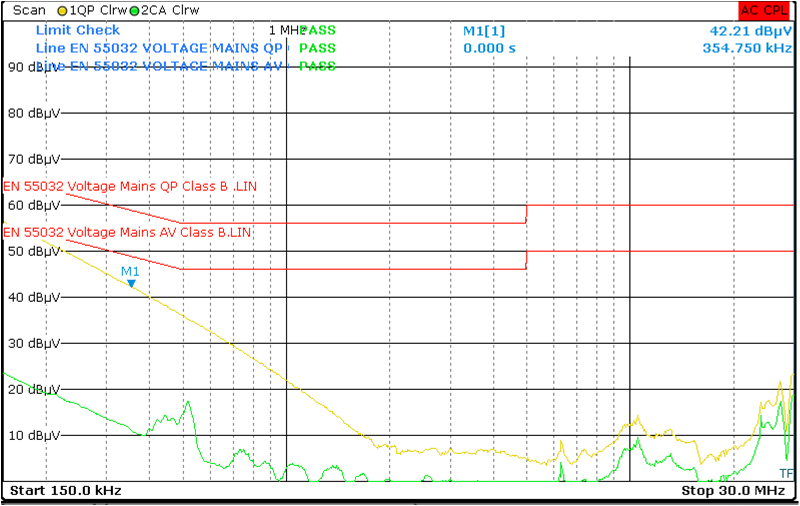

圖 5-1 FB,C7 = 220nF

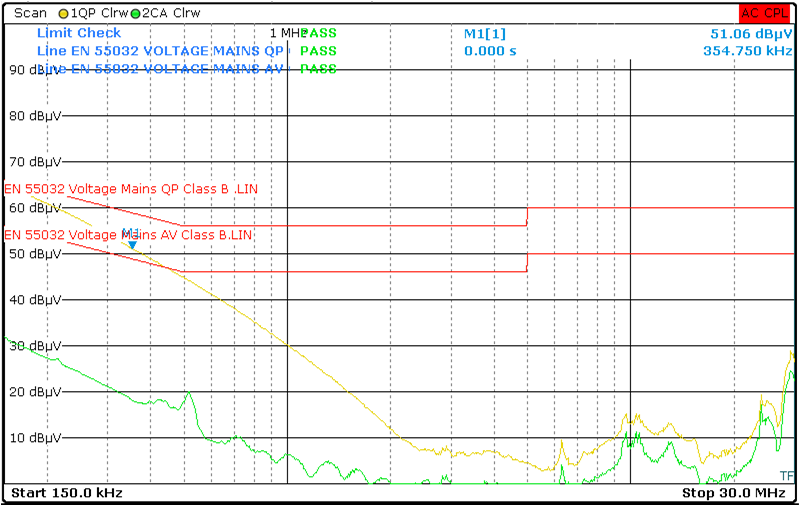

圖 5-3 FB,VAC = 240V,C7 = 220nF

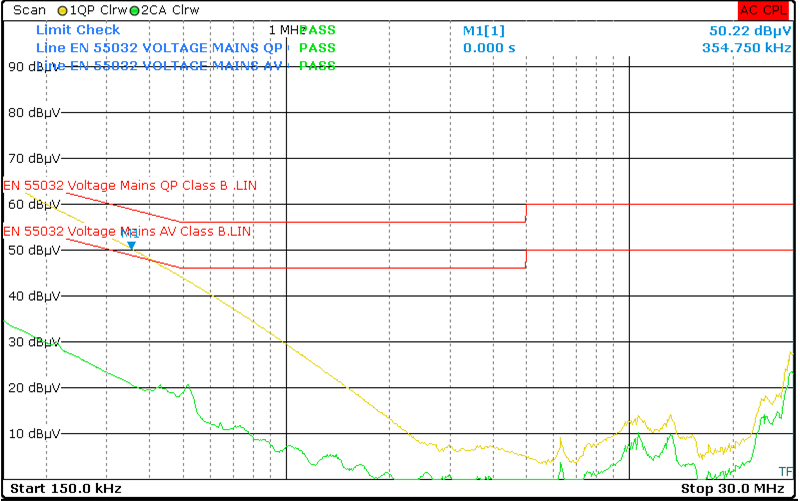

圖 5-5 HB,Iout = 30mA,C7 = 220nF
圖 5-7 HB,VAC = 240V,Iout = 30mA,C7 = 220nF
圖 5-9 HB,VAC = 240V,LDO_OUT = 5V,IOUT = 30mA

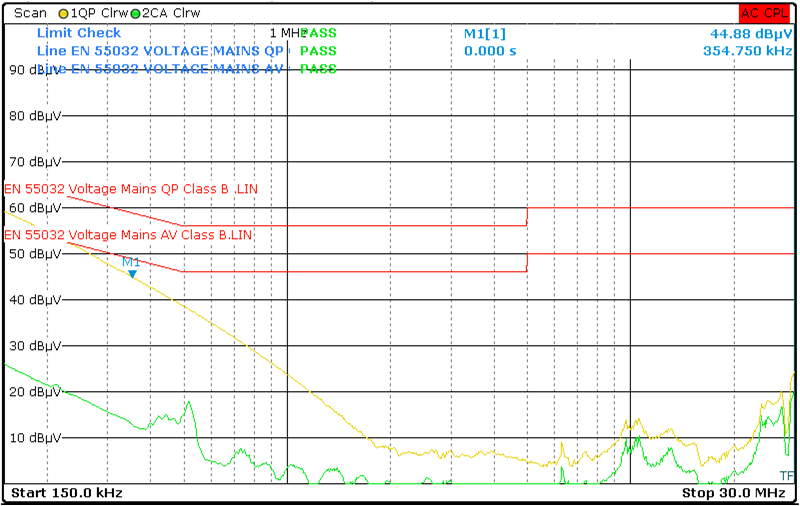

圖 5-2 FB,VAC = 240V

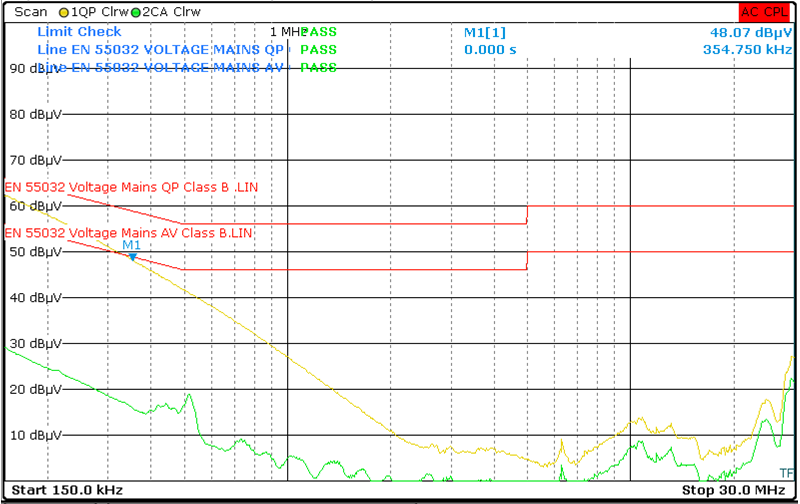

圖 5-4 HB,Iout = 30mA
圖 5-6 HB,VAC = 240V,Iout = 30mA
圖 5-8 HB,LDO_OUT = 5V,IOUT = 30mA
