TPS7A14EVM-058 和 TPS7A14EVM-095 評估模塊包含一個可選的高性能負載瞬態電路,用于高效測試 TPS7A14 LDO 的負載瞬態性能。要使用該可選的負載瞬態電路,請根據應用安裝相應的元件。修改連接到 TPS7A14 LDO 的輸入和輸出電容,以匹配預期的工作條件。確定要測試的峰值電流,并修改 R2、R3、R4、R5 和 R6 的并聯電阻器組合,如下所示:

可通過 C11、R7、R8 和 R9 調整負載階躍的壓擺率。在本節中,僅調整 R8 和 R9 來設置壓擺率。對于 0mA 至 1A 至 0mA 負載階躍,可使用表 2-1 來選擇可實現所需上升或下降時間的 R8 和 R9 阻值。
| R8 | R9 | 上升/下降時間 |
|---|---|---|
| 97.6k? | 86.6k? | 10μs |
| 52.3k? | 40.2k? | 5μs |
| 31.6k? | 20.5k? | 2.5μs |
| 12.4k? | 8.06k? | 1 μs |
| 6.19k? | 4.02k? | 500ns |
| 3.74k? | 2.43k? | 300 ns |
| 2.49Ω | 1.62Ω | 200ns |
| 806Ω | 806Ω | 100 ns |
在修改 EVM(如果需要)之后,將電源連接到香蕉連接器 J17 (VDD) 和 J21 (GND),直流電源電壓限制為 5V,直流電流限制為 1A。如圖 2-3 和圖 2-6 所示,TPS7A14 瞬態響應非常快,輸出電壓在初始負載瞬態后不到 1ms 內恢復。因此,使用 1ms 的負載瞬態脈沖持續時間限制可防止脈沖電阻器(R2、R3、R4、R5 和 R6)過熱。在 0V 直流至 5V 直流方波脈沖中為 50? 輸出配置一個函數發生器。如有必要,可以在函數發生器中配置突發模式,以進行重復、低占空比、負載瞬態測試。
該 EVM 上的 R8 處安裝了一個 10.7k? 電阻器,該 EVM 的 R9 處安裝了一個 10k? 電阻器。這些電阻器在從 0mA 至 1A 時提供大約 1A/μs 的壓擺率,圖 2-3 和圖 2-6 提供了 R8 = 10.7k? 且 R9 = 10k? 的示例測試數據。紅色跡線表示輸出電壓,藍色跡線表示輸出電流。J10 提供 1mA 的直流負載電流,R2、R3、R4、R5 和 R6 提供 949mA 的脈沖負載。生成的測試數據顯示 LDO 的 VOUT 上有一個 1mA 至 950mA 的負載階躍,LDO 輸出端只有一個 2.2μF 的電容器。

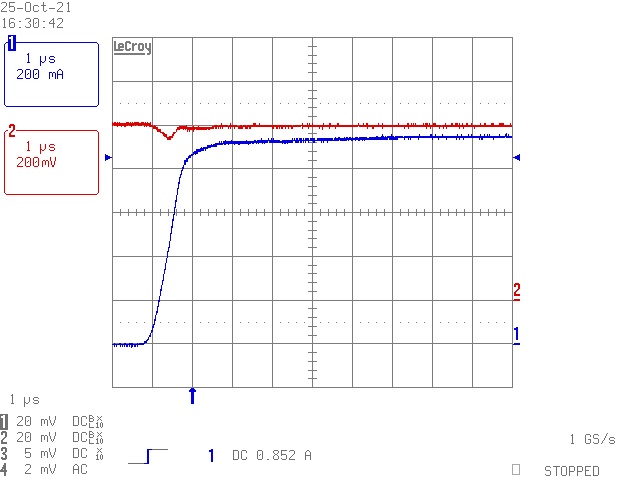

圖 2-3 TPS7A14EVM-058 負載瞬態結果:1mA 至 950mA 負載階躍

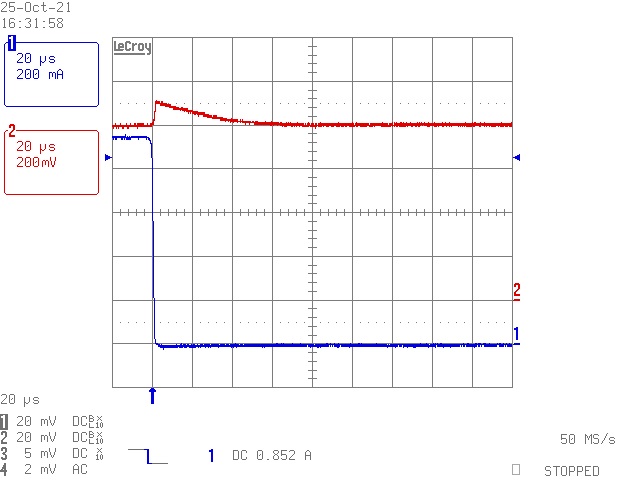

圖 2-4 TPS7A14EVM-058 負載瞬態結果:950mA 至 1mA 負載階躍
