TPS7A74EVM-068 評估模塊包含安裝了輸入、偏置、軟啟動和輸出電容器以及反饋電阻器的 TPS7A74 LDO。這七個元件提供了一個實現示例，如#FIG_RBL_WGQ_DRB 中的白色框所示。預先組裝的電容器的容值經過調整，可確保在所有正常工作條件下保持最小電容要求。除了 EVM 上已安裝的電容器之外，還提供了可選焊盤，用于使用額外的設定點選項以及輸入、偏置和輸出電容器來測試 LDO。

TPS7A74EVM-068 上預先組裝了設定點電阻器，可提供 1V、1.2V、1.5V、1.8V 或 3.3V 的輸出電壓。使用提供的分流器短接接頭 J16 上的必要引腳，可選擇其中一個輸出電壓。如果 VOUT 上需要 0.65V 電壓，則從 J16 上移除分流器并短接 J6。對于其他電壓選項，可根據需要組裝電阻器 R10 并修改 R1。有關選擇 R10 和 R1 實現 VOUT 替代值的指導，請參閱 TPS7A74 數據表中的應用和實施 部分。

可以使用 J9 3 引腳接頭啟用或禁用 TPS7A74 LDO：

• 在接頭上放置一個 2 引腳分流器，將 VIN 連接到 EN 可啟用器件
• 在接頭上放置一個 2 引腳分流器，將 GND 連接到 EN 可禁用器件

或者，通過將外部函數發生器連接到 TP1 (EN) 和附近的 GND 接線柱 (J17)，用戶可以在施加 VIN 后啟用或禁用 TPS7A74 LDO。#FIG_EYP_52Q_DRB 顯示了 TPS7A74EVM-068 在導通期間的結果。藍色跡線表示使能電壓，綠色跡線表示輸出電壓，紅色跡線表示負載電流。

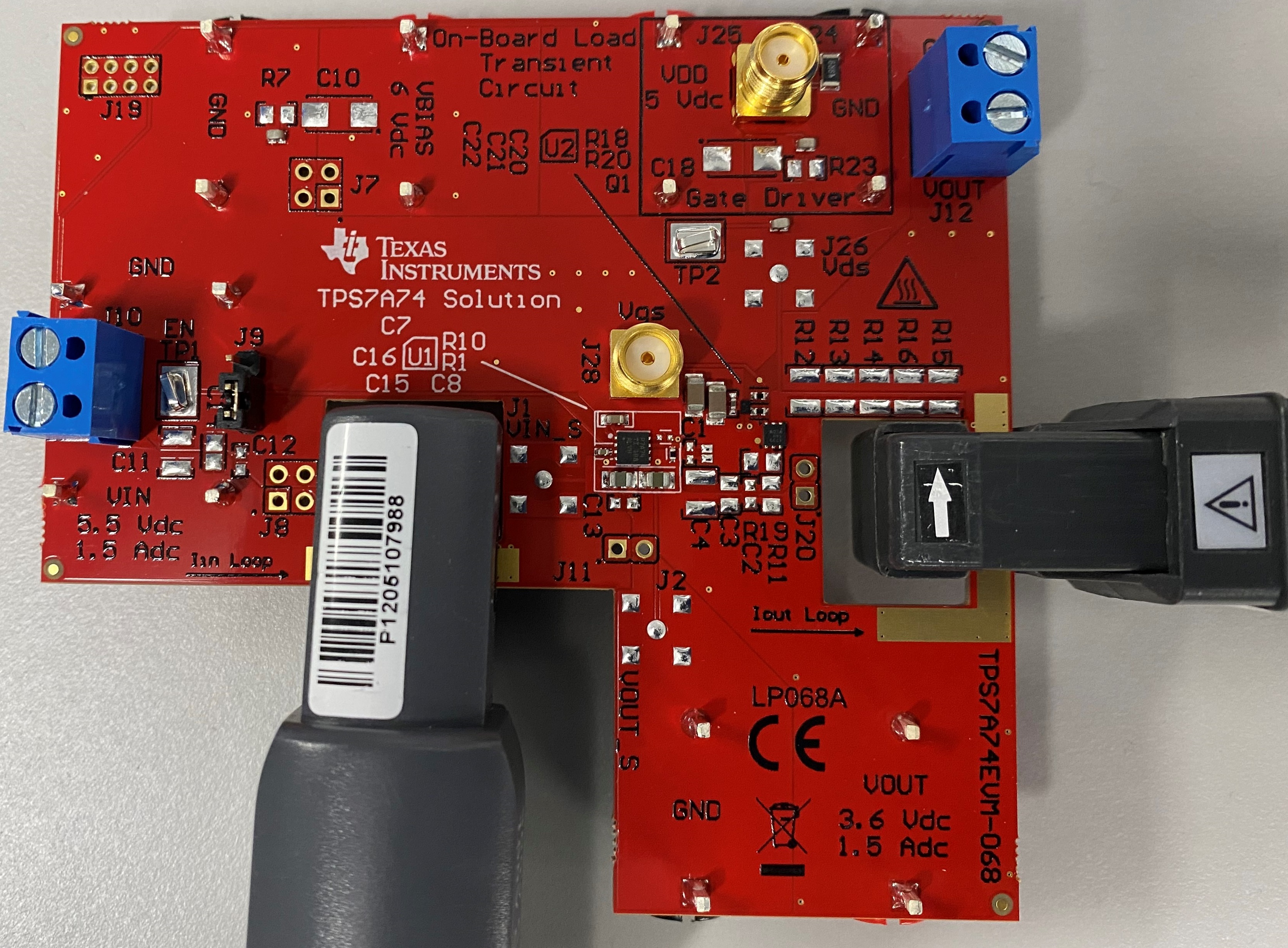

如有需要，可以將電流探頭插入 EVM 中（如#FIG_RBL_WGQ_DRB 所示），以測量輸入和輸出電流。插槽的尺寸適合大多數電流探頭，例如 LeCroy? AP015 或 CP031 電流探頭。

用戶有兩種方法在 TPS7A74 的輸出端提供直流負載。J12 可用于放置流經 LDO 輸出端電流檢測路徑的直流負載?；蛘撸琂4 (VOUT) 和 J18 (GND) 香蕉連接器可用于外部測量和加載；但是，IOUT 環路不會檢測流經這些連接器的電流。在執行非?？焖俚乃矐B測試的情況下，由于 PCB 寄生電感，VIN 或 VOUT 上可能會出現振鈴。在電流路徑中裸露的銅上放置一條導線可以減少這種振鈴。可根據需要使用 10 AWG 導線。如果振鈴持續存在，則通過添加與 VIN 并聯的串聯電阻器和電容器來安裝阻尼網絡?？砂惭b阻尼的位置包括 C5 和 R8、C6 和 R9、C10 和 R7 以及 C18 和 R23。

使用 SMA 連接器 J1 (VIN) 和 J2 (VOUT) 提供了可選的開爾文檢測點。
