4 運算

以下是設置和使用 TMCS1100EVM 的說明。在以下說明中，對于 A1 至 A4 增益變量，x 分別為 A 至 D。圖 4-1 所示為 A1 (50mV/A) 增益型號 (x = A) 上的簡單低側單向設置示例。對于雙向測量，用戶可通過設置的自定義分壓器將跳線 J1x 連接到緩沖器，或者將額外的外部電源連接到 VREF SOURCE 和 GND 測試點，如圖 4-2 所示。此器件提供隔離；外部電源按熱（對于負載）、冷（對于 DUT 電源）和 REF（對于 VREF 電源）加以區分。將冷電源和 REF 電源的 GND 端子短接在一起。熱電源能夠被隔離并處于不同的電位。

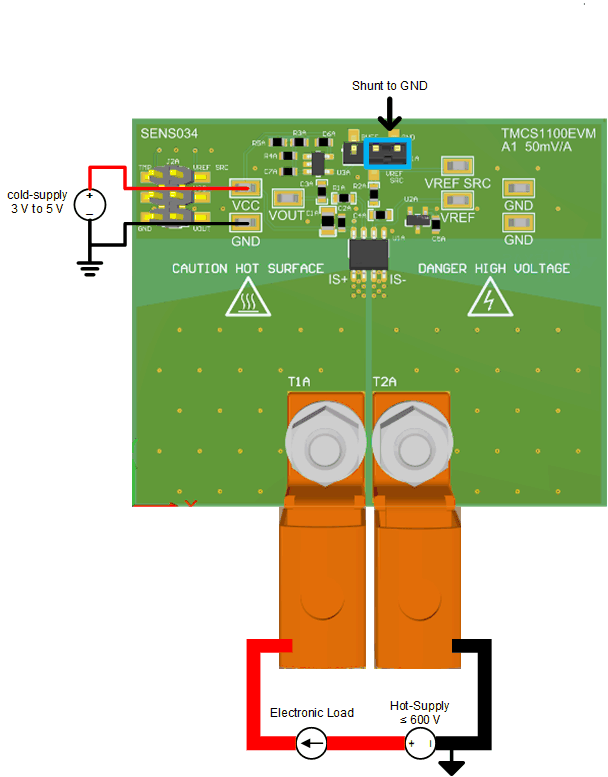

圖 4-1 低側單向設置

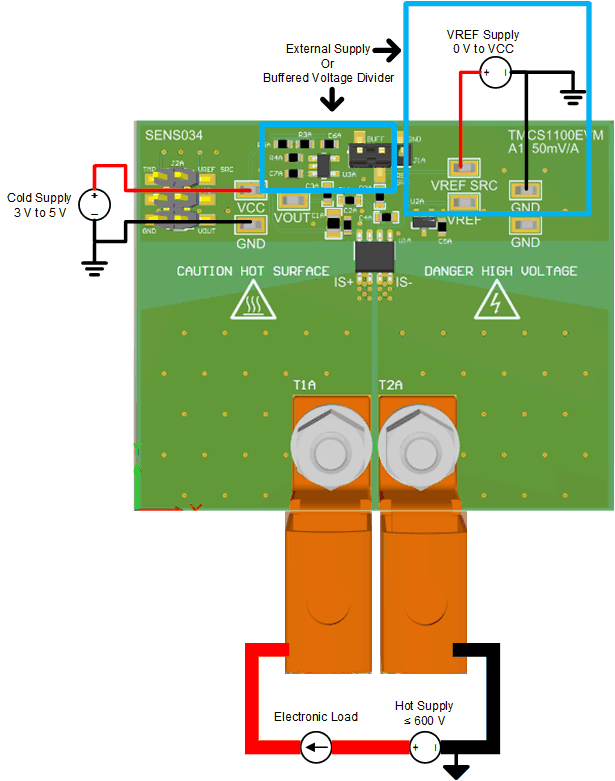

圖 4-2 低側雙向設置

1. 為實現更大的操作靈活性，請沿劃線拆開 EVM 子板。否則，該板會保持原樣。
2. 將大電流接線片連接器連接到待測試的增益版本上的 IS+ 和 IS–。
3. 將外部冷電源的端子連接到所選 EVM 增益型號上的 GND 和 VCC 測試點。務必先連接 GND，并確保外部冷電源在 3V 和 5.5V 之間。
4. 若要設置 VREF 電壓，請使用外部 REF 電源、緩沖分壓器或將 VREF 短接至 GND。當 VREF 由緩沖分壓器供電時，將跳線設置為將 VREF 短接至連接器 J1x 上的緩沖引腳。當 VREF 電壓由外部 REF 電源提供時，移除 J1x 上的短路跳線，并將電源施加到 VREF SOURCE 和 GND 測試點，電壓設置在 GND 和 VCC 之間。
5. 按Topic Link Label4.1連接輸入端。
