ZHCU780B October 2019 – June 2021 TXS0101 , TXS0102 , TXS0104E , TXS0108E
1.1.1 TXS 系列
TXS 系列使用兩個獨立的可配置電源軌 VCCA 和 VCCB，其中 A 端口跟蹤 VCCA 電源，B 端口跟蹤 VCCB 電源。這些器件完全符合使用 IOFF 的部分斷電應用的規范要求。IOFF 電路 (SCEA026) 禁用輸出，可防止其斷電時破壞性電流從該器件回流。VCC隔離特性可確保只要有任何一個 VCC 電源斷電 (0V)，I/O 端口就處于高阻抗狀態。
TXS 系列共享相同的架構和一次性電路，可實現更快的邏輯電平轉換。除了一次性電路之外，TXS 還具有“弱緩沖”I/O 結構，可實現低速開漏兼容性和高達 100Mbps 的高速推挽操作。TXS0101、TXS0102 和 TXS0104E 器件在 I/O 端口上有一個固定的內部 10kΩ 上拉電阻器。TXS0108E 具有智能上拉電阻器，可在輸出驅動高電平時的 4kΩ 和輸出驅動低電平時的 40kΩ 之間切換。如需詳細了解 TXS 系列特征，請參閱應用手冊使用 TXS 系列進行電壓轉換的指南。在 TXS 器件中使用外部上拉或下拉電阻器時應仔細考慮。請參閱應用手冊外部上拉和下拉電阻器產生的影響以了解詳情。
表 1-1 對 TI 的TXB、TXS 和 LSF 自動雙向系列進行了比較。
表 1-1 自動雙向系列
| 指標 | TXB | TXS | LSF |
| 轉換機制 | 弱緩沖轉換 | 使用 NMOS 和內部上拉電阻器進行無源轉換 | 使用 NMOS 和外部上拉電阻器進行無源轉換 |
| 驅動強度 | 4K 限制緩沖導致的極低 20ua 驅動 | 無直流驅動 | 無直流驅動 |
| 應用/接口 | 推挽應用 | 開漏應用 | 推挽和開漏應用 |
| 速度 | 高達 140Mbps | 高達 24Mbps | 高速（最高 200Mbps） |
| 轉換靈活性 | A 和 B 端口上的緩沖和固定轉換 | 集成上拉電阻器減少了系統的 BOM 成本；A 和 B 端口上的固定轉換 | 外部上拉電阻器實現的靈活轉換 |
| 頻率與負載平衡交換間的關系 | |||
| I/O 端口 | 以 Vcca 為基準的 A 端口，以 Vccb 為基準的 B 端口 | 以 Vcca 為基準的 A 端口，以 Vccb 為基準的 B 端口 | 不以 Vcca 為基準的 A 端口，不以 Vccb 為基準的 B 端口；允許多電壓轉換 |
| 邊緣加速 | 集成一次性邊緣加速電路 | 集成一次性邊緣加速電路 | 非集成式一次性加速電路 |
| Vih/Vil 要求 | 數據表規格具有 Vih/Vil 規格 | 具有 Vih/Vil 規格，但沒有針對 FET 的 RON | 無 Vih/Vil 條件，具有 RON 規格 |
| 額外關注 | VCCA<=VCCB | VCCA<=VCCB | VCCB>VCCA+0.8V |
表 1-2 所示為受 TXS-EVM 支持的封裝。
表 1-2 TXS-EVM 封裝和支持的器件
| 器件 | 封裝 | 引腳 | 填充的設備 |
| TXS0101 | DCK | 6 | 是 |
| TXS0102 (TXS0102-Q1)(1) | DCU | 8 | 是 |
| TXS0104E (TXS0104E-Q1)(1) | PW | 14 | 是 |
| TXS0108E (TXS0108E-Q1)(1) | PW | 20 | 否 |
| RGY | 20 | 是 |
(1) -Q1 器件未安裝在 EVM 上，但封裝與非 Q1 器件兼容。

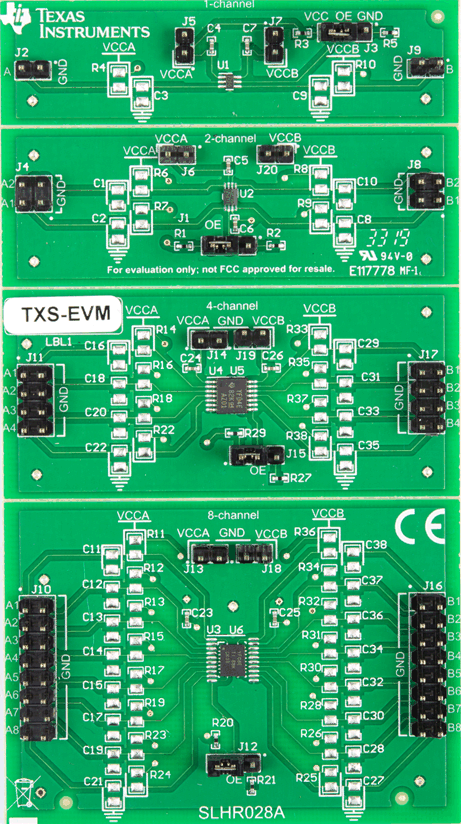

圖 1-1 TXS-EVM
