TPS25984、TPS25985、TPS25990 和 TPS1685 電子保險絲在穩定狀態期間，若檢測到輸出過流情況，會在用戶可調節的瞬態故障消隱間隔后執行斷路器操作。此操作使設備能夠在用戶定義的短時間間隔內支持更高的峰值電流，同時確保在持續輸出故障情況下提供可靠的保護。

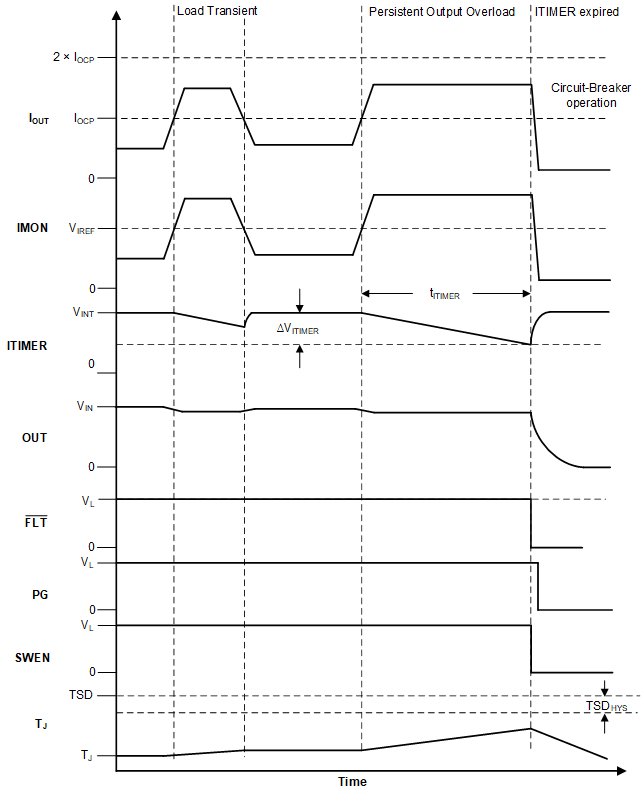

圖 4-1 穩定狀態過流（斷路器）響應

該器件不斷檢測輸出加載電流并在 IMON 引腳上提供與加載電流成正比的模擬電流輸出 (I_IMON)。這進而在相應的 IMON 引腳電阻器 (R_IMON) 上產生與 方程式 1 成比例的電壓 (V_IMON)。

其中 G_IMON 是電流監測器增益 (I_IMON: I_OUT)

通過將這個電壓與 IREF 引腳上的參考電壓進行比較，可以檢測到過流情況。參考電壓 (V_IREF) 相應地設置過流保護閾值 (I_OCP)。

• 在獨立或主工作模式下，內部電流源與外部 IREF 引腳電阻器 (R_IREF) 相互作用以產生基準電壓。也可以通過外部低阻抗基準電壓源驅動 IREF 引腳，如 方程式 2 所示。
  方程式 2. $V_{IREF}=I_{IREF}\times R_{IREF}$
• 在主器件和輔助器件并聯的配置中，主電子保險絲或控制器驅動 IREF 引腳上的電壓，為鏈中的所有輔助器件提供外部基準 (V_IREF)。

穩定狀態期間的過流保護閾值 (I_OCP) 可以使用 方程式 3 計算得出。

檢測到過流狀況后，即加載電流超過編程設定的過流限制閾值 (I_OCP)，但低于可調整的短路閾值，（I_SFT 為 2 × I_OCP），該器件開始使用一個約 2.0μA 的內部下拉電流 (I_TIMER) 來放電 ITIMER 引腳的電容器。如果在 ITIMER 電容器放電 1.5V（典型值）ΔV_ITIMER 之前，加載電流降至斷路器閾值以下，那么 ITIMER 會通過內部上拉至 3.65V（典型值）V_INT 電壓進行復位，并且不會觸發斷路器動作。此操作允許短過載瞬態脈沖通過器件而不會使斷路器跳閘。如果過流狀況仍然存在，ITIMER 電容器將繼續放電，并且在下降 ΔV_ITIMER 之后，斷路器操作會立即關閉器件。同時，ITIMER 電容器再次充電至 V_INT，以便在下一次過流事件發生之前處于默認狀態。此操作可確保為每個過流事件提供完整的消隱計時器間隔?？墒褂?方程式 4 來計算所需過流閾值對應的 R_IMON 值。

允許瞬態的持續時間可以通過在 ITIMER 引腳與接地之間使用適當?shù)碾娙葜祦碚{(diào)整。瞬態過流消隱間隔可使用 方程式 5 計算得出。

圖 4-1 展示了 TPS25984、TPS25985、TPS25990 和 TPS1685 電子保險絲的過流響應。器件因斷路器故障而關閉后，它將保持鎖定關閉狀態（鎖定關閉型）或在固定延遲后自動重啟（自動重試型）。

圖 4-2 和 圖 4-3 展示了 TPS25990 電子保險絲對瞬態過載事件和持續過載事件的響應。

圖 4-2：器件處于穩定狀態時，加載電流在 10ms 內從 50A 上升至 70A，然后再下降至 50A。OCP 閾值設置為 55A，過流消隱延遲設置為 15ms (OC_TIMER = 0x89)

圖 4-3：器件處于穩定狀態時，加載電流從 50A 上升至 70A 的時間超過 15ms。OCP 閾值設置為 55A，過流消隱延遲設置為 15ms (OC_TIMER = 0x89)

圖 4-2 TPS25990 電子保險絲中的瞬態過流消隱

圖 4-3 TPS25990 電子保險絲中的過流保護
