1 應用簡報

引言

在過去的幾年里，自動化走出工業環境，已通過物聯網 (IoT) 集成到家庭和工作場所的各方面應用中。智能家居使我們能夠安全連接許多現代創新產品，例如掃地機器人、電動百葉窗和電子智能鎖，讓我們的生活更加輕松。通過將這些設備連接到物聯網，我們現在能夠從任何地方控制我們家中的這些設備，從而提高可靠性并節省成本。

隨著智能設備變得更加自主，有必要隨時了解其工作狀態和位置。此功能在電動百葉窗等低功耗自動化應用中尤為重要，因?yàn)樵诖祟悜?yīng)用中，用戶需要確信系統按預期運行。本應用簡報將討論在電動百葉窗中實現位置檢測時的主要設計挑戰；電動百葉窗用于使百葉窗的打開和關閉變得快速方便，同時還可降低空調和供暖成本。

電動百葉窗的工作方式

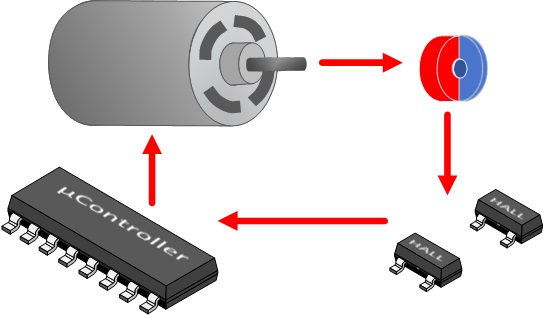

傳統的百葉窗通過阻擋從窗戶投射進來的光線為建筑物遮光。通過在建筑物的窗戶和其余空間之間形成屏障，可以幫助保持室內溫度并節省供暖和制冷成本。這些百葉窗通常通過手動拉動繩線或直接拉動百葉窗來降低。電動百葉窗的電機連接到滾輪上，滾輪由遙控器或手機應用程序進行控制，遙控器或手機應用程序可以向百葉窗發送信號來使其向上和向下移動或移動到預設位置，因此十分方便。圖 1-1 所示為電動百葉窗中霍爾效應傳感器系統的功能圖。

圖 1 電動百葉窗中的
傳感器系統

電動百葉窗的設計挑戰

電動百葉窗需要不斷了解其位置，以便電機在任一方向到達行程終點時不會受到張力。百葉窗還需要識別用戶進行的手動調整，以便系統可以維護有關百葉窗狀態的實時信息。如果系統無法檢測到百葉窗的手動移動，則可能會影響系統性能并有損壞百葉窗的風險。

使用霍爾效應鎖存器進行旋轉編碼

霍爾效應鎖存器可以通過執行稱為旋轉編碼的功能來提供精確的位置數據。增量式旋轉編碼器可將旋轉運動轉換為電信號，從而更精確地控制自動化系統。隨著旋轉的發生，增量編碼器會產生交替的高電平和低電平脈沖，這些脈沖可以指示旋轉物體的速度和方向。在電動百葉窗中，霍爾效應鎖存器可以跟蹤連接到電機軸的環形磁體的極性變化。此跟蹤可以指示電機旋轉次數，這一信息使系統能夠了解百葉窗的速度和位置。在窗簾將沿兩個不同方向移動的此類應用中，可以使用兩個單軸鎖存器或一個二維 (2D) 鎖存器來指示百葉窗的位置。

單軸鎖存器解決方案

當使用兩個單軸鎖存器（例如 DRV5012）來確定方向時，精確放置傳感器以實現最佳 90 度正交偏移非常重要。當傳感器之間的距離為每個磁極長度的一半加上任意整數個磁極長度時，便可獲得 90 度偏移。理想的 90 度偏移可更大限度地提高每個狀態之間的時序裕度，從而防止由機械容差、傳感器不匹配和信號抖動導致的誤差。圖 1-2 中的輸出信號是一個 2 位正交輸出的示例，清楚地展示了四種不同的狀態。

圖 2 2 位正交輸出

如果在檢測方向變化時出現錯誤，可能會導致電動百葉窗失去其位置信息并錯誤地檢測到行程終點。圖 1-3 的磁性增量編碼器顯示了與環形磁體相關的傳感器配置，可實現 90 度偏移。

圖 3 磁性增量編碼器

DRV5012 器件是一款可通過引腳選擇采樣率的超低功耗數字鎖存器霍爾效應傳感器，推薦用于功率受限的應用，例如電池供電的百葉窗。

2D 鎖存器解決方案

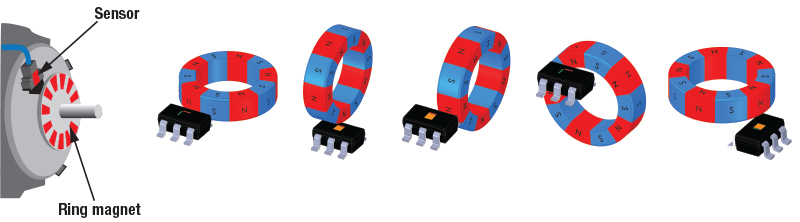

另一種解決方案是使用 2D 霍爾效應鎖存器（例如 TMAG5110 或 TMAG5111）。此解決方案可以進一步簡化設計，并在傳感器布局方面提供更大的靈活性。通過集成對磁場矢量的正交分量敏感的第二個霍爾元件，可以使用單個器件來測量旋轉磁體的速度和方向。之所以能夠?qū)崿F(xiàn)這個過程，是因?yàn)榇朋w本身可以產生相差 90 度的磁場分量。這樣可以消除由于放置兩個單軸傳感器而可能出現的任何誤差。圖 1-4 突出顯示了使用 2D 鎖存器時的傳感器和磁體布局靈活性。

圖 4 采用環形磁體和各種傳感器布局實現的旋轉編碼

與使用兩個單軸鎖存器相比，使用一個 2D 鎖存器可減小布板空間，因此非常適合尺寸受限的應用，例如電動百葉窗。TMAG5110 具有兩個輸出信號，分別表示每個獨立霍爾元件的響應。為了進一步簡化設計，TMAG5111 還具有兩個輸出響應，分別表示磁體的速度和方向。

結論

電動百葉窗因其更加便利和節能特性而在智能家居中越來越受歡迎。霍爾效應鎖存器為電動百葉窗提供了精確可靠的位置檢測解決方案，并解決了需要隨時了解百葉窗位置的主要設計難題。可使用兩個單軸鎖存器進行可靠的測量，也可使用 2D 鎖存器來提高傳感器和磁體布局靈活性，并且 2D 鎖存器很適合功率和空間受限的應用。

表 1 備選器件建議

器件	特征	設計注意事項
DRV5011	該器件采用 SOT-23、X2SON、DSBGA 和 TO-92 封裝，最大工作閾值為 3.8mT	30kHz 的高感應帶寬使該器件可用于大多數旋轉應用。封裝類型可適應大多數應用。該器件由 2.5V 至 5.5V 電源供電。
DRV5012	低功耗、引腳可選帶寬、采用薄型 X2SON 封裝。最大運行閾值為 3.3mT。	平均電流越高，采樣頻率越高。該器件由 1.65V 至 5.5V 電源供電。可選采樣率為 20Hz 和 2500Hz。該速率應至少是預期輸入頻率的兩倍。
DRV5013	2.5V 至 38mV 的寬電源電壓范圍簡化了此器件在大多數設計中的應用	該器件的典型電源電流為 3mA，感應帶寬為 20kHz。提供汽車和商業級。
DRV5015	該器件的最大閾值低至 2mT，有助于提高整體正交精度	工作電壓限制為 2.5V 至 5.5V，典型的 ICC 電流為 2.3mA。典型感應帶寬為 30kHz。提供汽車和商業級。
TMAG5110	具有雙路輸出的 2D 霍爾效應鎖存器，用于直接監控鎖存器行為，最大閾值低至 1.4mT	2D 鎖存器以極少的元件數量提供設計靈活性。借助直接輸出，微控制器需要計算速度和方向。
TMAG5111	雙路輸出轉換為速度和方向的 2D 霍爾效應鎖存器，最大閾值低至 1.4mT	與 TMAG5110 類似，但雙路輸出的格式針對速度和方向進行了調整。這對于旋轉編碼特別有用，但不提供鎖存器行為，此行為在校正對齊以實現理想正交對齊方面非常有用。

表 2 相關技術資源

名稱	說明
增量旋轉編碼器	介紹旋轉編碼，重點介紹可以實施的各種技術。
利用 2D 霍爾效應傳感器減少增量旋轉編碼的正交誤差	2D 霍爾鎖存器設計指南，其中討論了增量編碼以及如何設計以實現理想正交對齊。
使用霍爾效應傳感器進行設計的 3 個常見設計缺陷以及解決方案	介紹常見的磁編碼器問題以及如何使用可行的解決方案來提高性能。
TMAG511x 高靈敏度 2D 雙通道霍爾效應鎖存器評估模塊	使用 TMAG5110 和 TMAG5111 同時使用 10 極和 20 極磁體的旋轉編碼實踐演示。
利用霍爾效應傳感器測量旋轉運動的絕對角度	應用簡報，其中進一步討論了角度檢測，并提供了指向其他相關內容的鏈接和詳細信息。
TI 高精度實驗室 - 了解 2D 霍爾傳感器鎖存器	介紹 2D 霍爾效應鎖存器的有用視頻。
TI 高精度實驗室 - 使用霍爾效應位置傳感器進行旋轉編碼	介紹如何使用霍爾效應傳感器進行旋轉編碼的有用視頻。
