4.3 選擇 L 和 COUT 以實現穩定性
穩態期間的開關節點、電感電流和輸出電壓紋波是首先需要進行系統穩定性檢查的信號。輸出電壓和電感電流的振蕩以及開關節點上的抖動是系統不穩定性的良好指標。圖 5-7 展示了此拓撲的開關節點和輸出電壓紋波。負載瞬態響應是另一個很好的穩定性測試，如 SLVA381 應用報告中所述。
用于此拓撲的推薦標稱電感器和輸出電容器值分別在 18μH 至 22μH 和 10μF 至 47μF 范圍內。在本應用報告中，使用了一個 18μH 電感器和一個 10μF 電容器。
反相降壓/升壓拓撲包含一個右半平面 (RHP) 零點，它通過在高頻下增加增益和減少相位而對控制環路響應產生顯著負面影響。這可能會導致不穩定。Equation4 估計了 RHP 零點的頻率。
Equation4.
建議將環路交叉頻率保持在 RHP 零點頻率的 1/10。這樣做需要減小電感，以增加 RHP 零點頻率或增加輸出電容，從而降低交叉頻率。請注意，RHP 零點頻率出現在輸入電壓較低的較低頻率下，占空比較高。SLVA465 說明了如何測量 DCS-Control? 器件的控制環路，而圖 4-2 展示了圖 5-1 的波特圖。

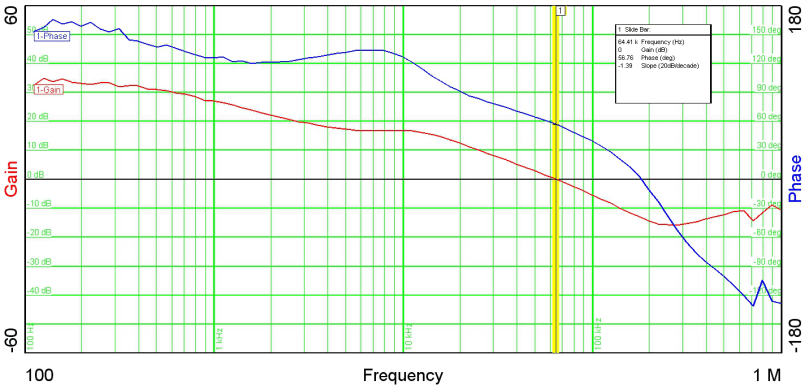

圖 4-2 5V VIN 和 50mA 負載時的波特圖
