使用 D-CAP、D-CAP2 和 D-CAP3 控制架構的直流/直流轉換器(在本報告中稱為 D-CAPx),因其快速的瞬態響應和極小的輸出電容,以及通過減少外部補償元件的使用而得以精簡的設計變得廣受歡迎。D-CAPx 控制架構是非線性恒定導通時間控制架構的衍生品,在測量控制環路增益方面對設計人員提出了挑戰。如圖 1-1 所示,斷開控制環路是傳統線性控制架構采用的應對之策,例如電壓模式控制和電流模式控制,都只有一個輸出反饋路徑。但在測量 D-CAPx 架構的控制環路增益時,需要采用不同的方法。如圖 1-2 所示,D-CAPx 控制架構有兩條直接輸出反饋路徑:一條通過反饋電阻分壓器網絡 Rup 和 Rlow,另一條通過直流電阻 (DCR) 注入電路 Rp、Cp 和 Cff。D-CAPx 控制系統沒有高直流增益誤差放大器,而采用電流模式或電壓模式控制架構的傳統 II 型或 III 型補償器有,其 FB 引腳通常是誤差放大器的負輸入。對于 D-CAPx 轉換器,FB 引腳只是 PWM 比較器的輸入之一。圖 1-1 中的設置省略了測量架構的一個反饋路徑輸出,因此采用這種設置測量的波特圖與瞬態響應波形并不直接相關。如圖 1-3 所示,要正確測量環路增益波特圖,環路斷點必須包含兩條反饋路徑。

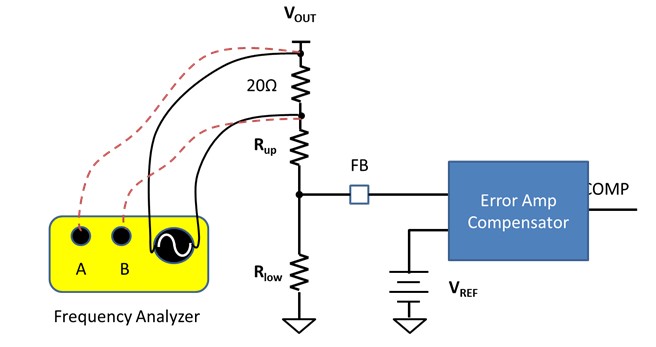

圖 1-1 電壓模式或電流模式控制環路增益設置

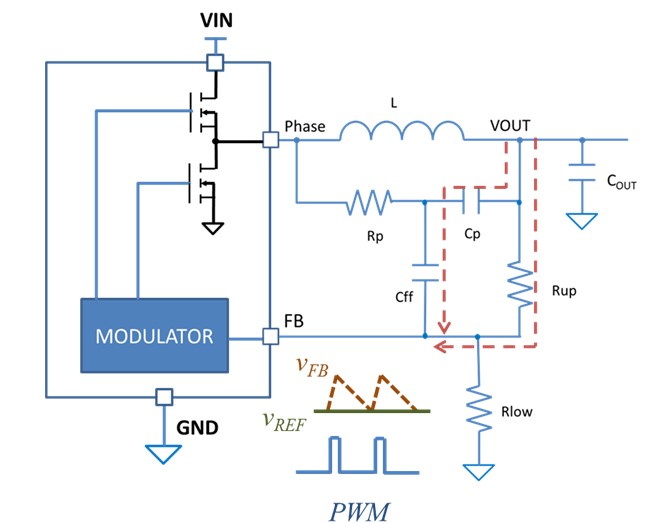

圖 1-2 具有外部 DCR 注入電路的 D-CAP 穩壓器方框圖

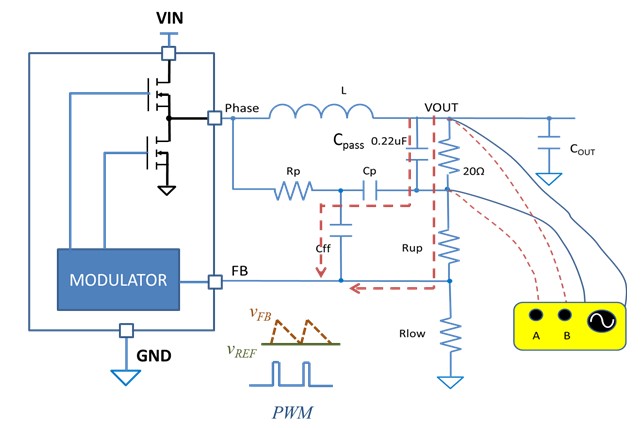

圖 1-3 正確的 D-CAP 穩壓器控制環路波特圖測量設置
