實時負載診斷

此應用簡報探討了 TAS6584-Q1 汽車類 45V、四通道 D 類音頻放大器 IC 中實時負載診斷特性的嵌入式實現。交流和直流診斷可在啟用輸出之前驗證負載狀態，而實時負載診斷則可在音頻播放過程中監測揚聲器輸出情況，并通過 I2C 總線和指定的 I/O 引腳指示故障狀況。TAS6584-Q1 可以通過電流檢測集成電路實時檢測開路負載、短路負載、接地短路和電源短路情況。

D 類放大器的實時負載診斷

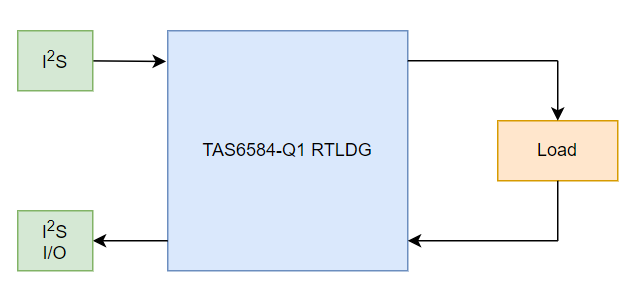

TAS6584-Q1 不僅提供可在音頻播放前檢測負載故障狀況的交流和直流診斷，還提供嵌入式實時負載診斷功能。這些功能可以使器件在音頻播放過程中監測負載電流，以確定是否存在短路負載、開路負載、接地短路和電源短路故障。實時負載診斷可以與音頻播放同時進行，也可以單獨啟用或禁用。圖 1-1 顯示了 TAS6584-Q1 實時負載診斷 (RTLDG) 的簡化方框圖。

短路負載和開路負載診斷

以前的汽車 D 類音頻放大器會在開始播放音頻之前檢測短路和開路負載情況，如果檢測到故障便會阻止音頻播放。TAS6584-Q1 不僅包括這些診斷功能，還提供嵌入式電流檢測功能。TAS6584-Q1 在音頻播放過程中使用感測到的電流來檢測短路負載和開路負載故障，并會在 DSP 內部生成始終存在的不可聞音頻信號，這被稱為導頻音。導頻音會混入音頻信號中。經過濾波和解調后，可以連續檢測出輸出阻抗。比較此阻抗與用戶配置的閾值，以檢測短路負載和開路負載情況。在啟用實時負載診斷之前，用戶可以單獨配置短路負載和開路負載閾值。

如果輸出阻抗高于開路負載閾值，則會向寄存器上報開路負載故障。如果輸出阻抗低于短路負載閾值，則會向寄存器上報短路負載故障。當檢測到短路負載或開路負載事件時，這些事件標志會被上報給 RTLDG OL SL Fault Mem 寄存器。然后，這些事件會作為故障事件或警告事件，直接路由到器件的其中一個 I/O 引腳。這些信號也會通過 I2C 總線提供給用戶。遇到違反短路負載或開路負載閾值的通道則會停止切換并進入故障狀態。必須先清除此故障，然后才能重新啟動通道，并且必須對實時負載診斷進行重新編程。

除了在啟用音頻前檢測接地短路和電源短路情況，TAS6584-Q1 還可以在音頻播放過程中通過電流感測功能來檢測接地短路和電源短路故障。這些診斷功能在音頻播放前檢測低阻抗短路，并在音頻播放過程中通過實時負載診斷檢測高阻抗短路。TAS6584-Q1 使用每個通道輸出 FET 感測到的電流，并比較 FET 與用戶配置的接地短路閾值和接地開路閾值之間的偏移。在啟用診斷功能前配置這些閾值。如果檢測到違反閾值的情況，則會將電源短路和接地短路標志發送給 RTLDG Fault Mem 寄存器。與 SL 和 OL 標志相似，該信號也會作為故障事件直接路由到器件的其中一個 I/O 引腳。如果通道檢測到電源短路或接地短路事件，則該通道會停止切換并進入故障狀態。必須先清除此故障，然后才能重新啟動通道，并且必須重新啟用實時負載診斷。

PurePath? Console

德州儀器 (TI) 提供功能強大的音頻設計工具 PurePath Console，該工具提供簡單易用的 GUI 來協助音頻評估和設計。PurePath Console 提供實時負載診斷測試的實時結果界面，可展示 TAS6584-Q1 的實時電流感測功能。

若要獲取更多有關實時負載診斷或 TAS6584-Q1 的信息，請與德州儀器 (TI) 聯系。
