ZHCAAR5 June 2021 DAC121S101QML-SP , LMP7704-SP , TPS7A4501-SP
交流仿真結果
穩定性

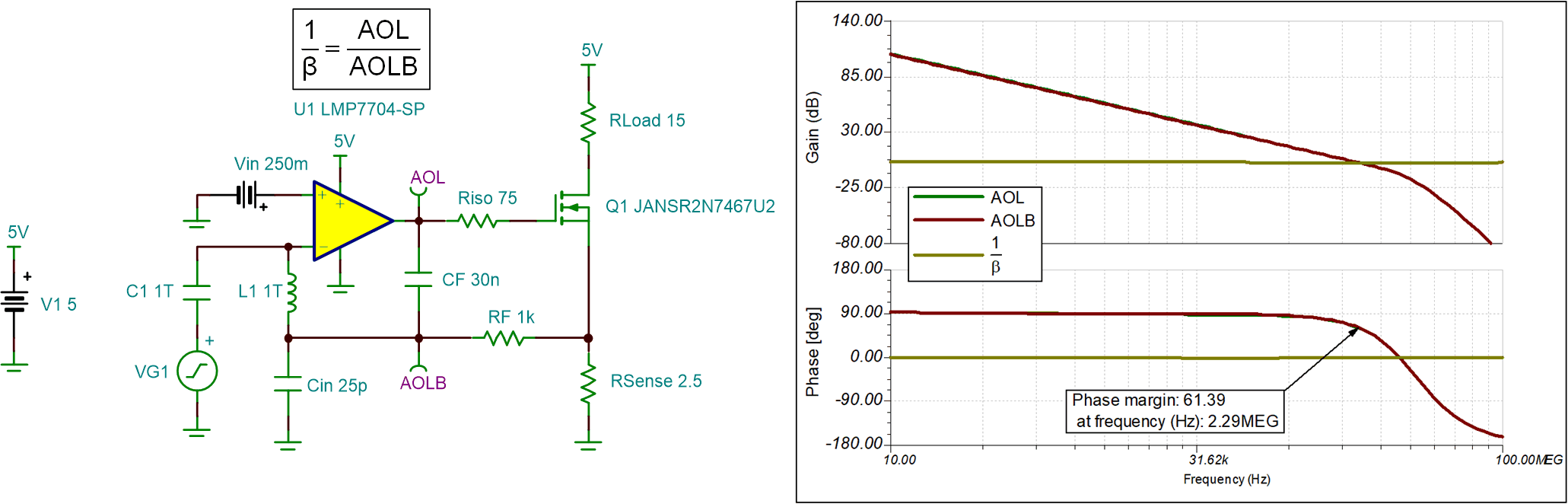

下圖顯示了該電路的開環、交流、增益和相位圖。可以發現，相位裕度約為 62°。fcl (AOLB = 0dB) 時 AOL 與 1/β 間的接近率為 20dB/十倍頻程。如前所述，組件 Riso、RF 和 CF 補償電路并確保穩定性。有關更多詳細信息，請參閱TI 精密實驗室 - 運算放大器： 穩定性 - 簡介。
