負載 1、負載 2 和負載 3 的詳細計算也可按照相同的步驟進行。

可根據以下步驟計算負載的退磁能量：

• 確定電源電壓 V_BAT，此處為 24V

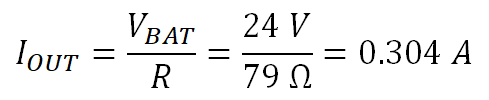

• 計算最壞情況下的穩態負載電流。對于負載 1，最壞情況下的負載電流是在溫度為 –40?C 且 R = 79Ω 條件下的電流值。穩態電流的計算方式如下：
  Equation55.
• 根據電感值計算導通時間內儲存的能量：
  Equation56.

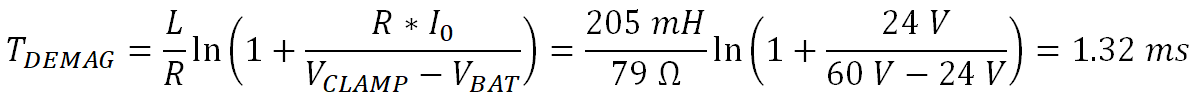

• 計算退磁時間：
  Equation57.
  這表示使用 60V 的內部鉗位器時，存儲的能量將在 1.32ms 內退磁

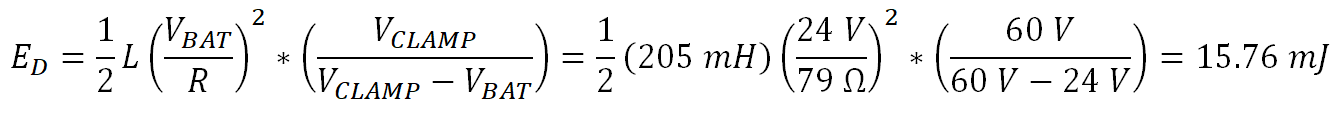

• 計算退磁能量：
  Equation58.

負載 1 的電流為 0.304A，電感為 205mH，存儲的磁能為 9.46mJ。存儲的磁能將在高側開關上退磁，且必須吸收的總退磁能量為 15.67mJ。讓我們看看 TI 智能高側開關 TPS4H160-Q1 是否可以將此能量耗散。

TPS4H160-Q1 是一款四通道高側開關，廣泛用于驅動工業和汽車系統中的電感性負載。與所有 TI 智能高側開關一樣，TPS4H160-Q1 包含一個集成式電感鉗位器，無需外部電路即可對電感性負載進行退磁。若要確定該器件是否可以處理該感性負載，請參考該器件的退磁能力圖，其中顯示了給定電感的最大負載電流或總能量。附錄 B 中提供了退磁能力圖。TPS4H160-Q1 的退磁能力圖如圖 4-5 所示：

若要確定負載 1 中所述的 205mH 電感的退磁能力，請在水平軸上找到 205mH。圖 4-5 展示了 TPS4H160-Q1 在電感性負載為 205mH 時能夠退磁 0.75A 并耗散 90mJ 能量。上述負載計算得出的負載電流為 0.304A，耗散能量為 15.76mJ，因此 TPS4H160-Q1 能夠安全地對該負載進行退磁，并具有明顯的裕度。

對負載 2 重復這些計算（該負載具有 50Ω 電阻和 48.4mH 電感），我們看到穩態電流為 0.48A，計算出的退磁能量為 9.29mJ。參照圖 4-5，我們可以看到，對于 48.4mH 電感，TPS4H160-Q1 最多可以退磁 1.1A，并且最多耗散 55mJ 能量。與負載 1 類似，該器件能夠輕松地對負載 2 進行退磁。

通過觀察負載 3，我們得知它具有 7.5Ω 電阻和 35mH 電感。因此，我們計算出穩態電流為 3.2A，退磁能量為 298.6mJ。參照圖 4-5，我們得知，對于 35mH 電感性負載，TPS4H160-Q1 能夠驅動最大 1.5A 電流并耗散 50mJ 能量。這些數值低于計算的要求值，因此如果沒有外部 TVS 二極管來鉗制電感能量，TPS4H160-Q1 將無法驅動該負載。

請注意，盡管負載 3 的電感遠低于負載 1 的電感，但負載 3 的電流較大，因此必須耗散掉的退磁能量顯著增加。因此，應了解電感和負載電流這兩個參數，而不僅僅是了解其中一個，這一點至關重要。
