電流測量在電子系統中用于提供驗證器件是否在可接受裕度范圍內工作的反饋并用于檢測潛在的故障條件。通過分析系統的電流水平，可以診斷意外的或非預期的工作模式，從而可以進行相應調整以提高可靠性或保護系統元件免受損壞。

電流是一種難以直接測量的信號。然而，可以采用多種測量方法測量流動電流的效應。電流流過導線時會產生磁場，而磁場能夠通過磁傳感器（例如霍爾傳感器和磁通門傳感器）進行檢測。此外，還可以通過測量電流流過電阻時產生的電壓來測量電流。這種類型的電阻稱為電流感測電阻或分流電阻。

對于低于 100 伏的電壓軌上最高 100 安培的電流，通常首選分流電阻進行測量。與磁解決方案相比，分流電阻測量方案通常物理尺寸更小、精度更高并且測量具有溫度穩定性。

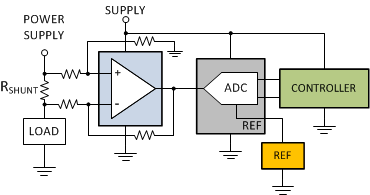

為對系統的電流信息進行評估和分析，必須將其數字化并發送到系統控制器。用于測量并轉換在分流電阻上產生的信號的方法有多種。最常見的方法是采用模擬前端將電流感測電阻的差分信號轉換為單端信號。然后，將單端信號連接到與微控制器相連的模數轉換器 (ADC)。圖 1-1 顯示了電流感測信號鏈。

為優化電流感測信號鏈，必須針對電流范圍和 ADC 的滿量程輸入范圍適當?shù)剡x擇分流電阻值和放大器增益。選擇分流電阻時，要基于測量精度與分流電阻功耗之間的折衷進行考慮。電阻值越大，電流流過分流電阻時產生的差分電壓就越大。由于放大器偏移電壓固定不變，因此測量誤差會比較小。然而，分流電阻上的信號越大，其功耗 (P = I2R) 就越大。分流電阻越小，分流電阻兩端的壓降就越小，從而功耗也就越低，但由于放大器的固定偏移誤差在信號中所占百分比較大，因此會增大測量誤差。

選擇放大器增益時，要確保放大器的輸出信號在滿量程輸入電流水平時不會超過 ADC 的滿量程輸入范圍。

INA210 是一款專用電流檢測放大器，集成有外部增益設置電阻，如圖 1-2 所示。與通常采用外部增益設置電阻相比，將這些增益電阻內置到器件中可以提高匹配度和溫漂穩定性。器件采用 QFN 封裝，可節省空間，顯著降低運算放大器和外部增益電阻對電路板空間的要求。通常提供多款具有不同固定增益水平的電流感測放大器，從而可以根據輸入電流和 ADC 滿量程輸入范圍更好地優化與分流電阻值的配對。

圖 1-1 所示為運算放大器測量分流電阻兩端的差分電壓并將放大的信號發送到單端 ADC。全差分輸入 ADC 可以直接監測分流電阻兩端的差分電壓。使用典型 ADC 的其中一個缺點是會降低所用的輸入范圍。分流電阻兩端的信號會很小，以限制該元件的功耗要求。此外，若 ADC 分辨率較低，也會影響小信號的測量精度。

ADC 基準也是另一個誤差源，在此信號路徑中必須進行評估。典型 ADC 的輸入范圍會基于轉換器基準電壓。實際基準電壓范圍因器件而異，但通常在 2 V 至 5 V 范圍內。LSB（最低有效位）基于轉換器的滿量程范圍和分辨率。例如，滿量程輸入范圍為 2.5V 的 16 位轉換器，LSB 值約為 38μV。

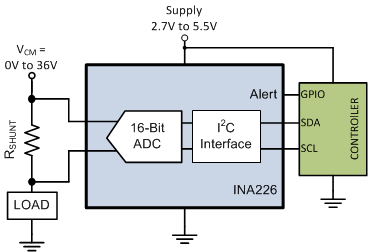

INA226 是一款專為雙向電流檢測應用設計的專用 ADC。與典型 ADC 不同，這款 16 位轉換器具有 +/-80mV 的滿量程輸入范圍，無需放大輸入信號即可盡可能擴大 ADC 的滿量程輸入范圍。INA226 能夠根據器件的最大輸入失調電壓 (10μV) 和 LSB (2.5μV) 精確測量較小的分流電壓。INA226 的分辨率是等效標準 16 位 ADC 的 15 倍，其滿量程輸入范圍為 2.5V。INA226 的專業化使得該器件非常適合直接監控電流檢測電阻上的壓降，如圖 1-3 所示。

除了能夠直接測量電流流過分流電阻時分流電阻兩端產生的電壓，INA226 還可以測量共模電壓。INA226 具有輸入多路復用器，支持 ADC 輸入電路在差分分流電壓測量和單端總線電壓測量之間進行切換。

系統中的電流感測電阻值可以編程到 INA226 的配置寄存器中?；谠撾娏鞲袦y電阻值和測量的分流電壓，可通過片上計算將分流電壓轉換回電流，并且可直接讀取相應的系統功率水平。在片上執行這些計算可減少轉換該信息通常需要的處理器資源。

備選器件建議

對于性能要求較低的應用，使用 INA199 仍可以利用專用電流檢測放大器的優點。對于實現過流檢測的應用，INA301 采用了集成比較器，可實現用時短至 1μs 的片上過流檢測。對于性能要求較低的應用，使用 INA219 能夠利用專用的電流檢測 ADC。
