Einführung
Bei isolierten Verst?rkern mit einer kapazitiven Isolierungsbarriere k?nnen abgestrahlte St?rstrahlungen erzeugt werden, wenn die Kondensatoren, die die Barriere umspannen, geladen und entladen werden, um Daten in Form eines 1 oder eines 0 zu übertragen. Die Ladungen flie?en durch die Differenzialkondensatoren in entgegengesetzte Richtungen und heben sich einander meistens auf. Allerdings führt jeder Gr??enunterschied oder Zeitunterschied zwischen diesen Ladungsflüssen zu einer elektromagnetischen Energie, die zwischen die isolierten Massepunkte GND1 und GND2 eingespeist wird. Aufgrund der Art der Isolierungsbarriere kann die Energie keinen Leiter finden, der zur Quelle zurückkehrt. Da es keinen Weg zurück zur Quelle gibt, wird die Energie in Form von Strahlungsemissionen von den Pins des Bausteins (und allen Leiterbahnen oder Platinenebenen, mit denen sie verbunden sind) abgestrahlt. Diese Strahlung kann sich auf Frequenzen ausbreiten, die deutlich über der Signalbandbreite und den Datenraten des Verst?rkers liegen, da sie durch Timing-Abweichungen im Picosekunden-Bereich verursacht wird.

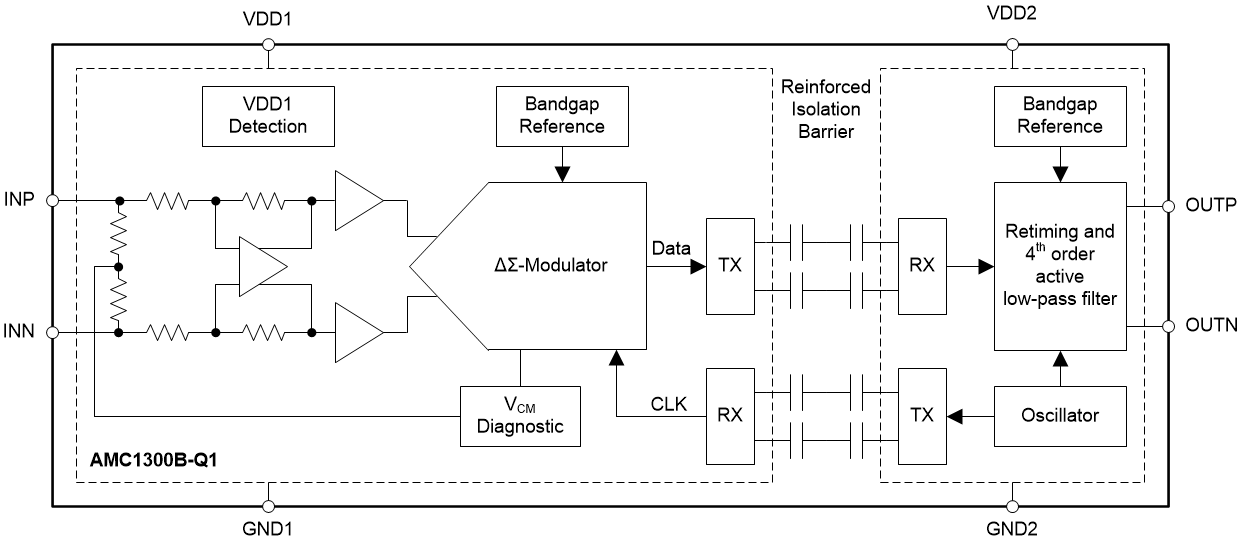

Abbildung 53 Blockschaltbild eines
isolierten Verst?rkersIn den letzten Jahren wurde die Architektur der isolierten Verst?rker von Texas Instruments erheblich verbessert, um die Leistung der abgestrahlten EMI-St?rungen zu optimieren. Ab dem Jahr 2018 begannen mit dem ISO224 isolierte Verst?rker von Texas Instruments im Vergleich zur bisherigen Impulscodierung mit OOK-Signalmodulation (On or Off Keying) zu arbeiten. Die OOK-Modulation erm?glichte eine erheblich verbesserte Gleichtakt-Transientenfestigkeit. Dann im Jahr 2020 war der AMC1300B-Q1 der erste isolierte Verst?rker, der die Menge an Energie, die die Isolationsbarriere überschritt, erheblich reduzierte. Dies reduziert die abgestrahlten Emissionen und bietet ausreichende Margen für die Standardspezifikationen. Diese Design?nderungen sowie ein neu gestalteter isolierter Signalpfad sind jetzt im gesamten Texas Instruments Portfolio isolierter Verst?rker mit Ausnahme der Bausteine AMC1100,AMC1200 und ISO224 verfügbar. Das optimierte Timing und die optimierte Amplitude in der Signalkette reduzieren die abgestrahlten Emissionen EMI bei hohen Frequenzen auf ein noch niedrigeres Niveau.
Die folgenden Abschnitte zeigen die EMI-St?rstrahlungen der isolierten Verst?rker von Texas Instruments. Die Leistung der aktuellen Generation von isolierten Verst?rkern in Bezug auf die abgestrahlten Emissionen wird am Beispiel der AMC1300B-Q1 w?hrend die ISO224 und AMC1200 für die Darstellung von Daten der Vorg?ngergeneration verwendet werden. Die Strahlungsemissionsmessungen wurden alle gem?? den von CISPR 11 festgelegten Standards durchgeführt. Alle Tests wurden mit der AMC1300EVM-Leiterplatte (PCB) durchgeführt, bei denen die Eing?nge gegen Masse kurzgeschlossen wurden, der Transformatortreiber (U3) entfernt wurde und externe 3,6 V-Batterien mit kurzen Leitungen verwendet wurden. Bei jedem Scan werden die Ergebnisse des horizontalen Scans des zu prüfenden Ger?tes (DUT) in blau sowie der Umgebungsscan in rot dargestellt, um das Grundrauschen der Kammer darzustellen. Auf den Diagrammen werden auch die Grenzwerte gem?? CISPR 11 Klasse A und Klasse B angezeigt. Die horizontale Polarisierung wurde gew?hlt, weil die von der Antenne des Prüfger?tes erkannten Emissionswerte aufgrund der Ausrichtung mit der Leiterplatte h?her waren als bei der vertikalen Polarisierung.
