Punkt G – DC/DC-Tankstrommessung

In diesem Abschnitt werden die Strommessanforderungen am Schalttank – Punkt G beschrieben. In einem resonanten bidirektionalen isolierten CLLLC-DC/DC-Wandler ist eine Nulldurchgangserkennung (ZCD) für die synchrone Gleichrichtung erforderlich, die dazu beitr?gt, den Leitungsverlust zu reduzieren und die Systemeffizienz zu verbessern.

Abbildung 100 Strommessung am prim?ren oder sekund?ren Tank eines isolierten DC/DC-Wandlers

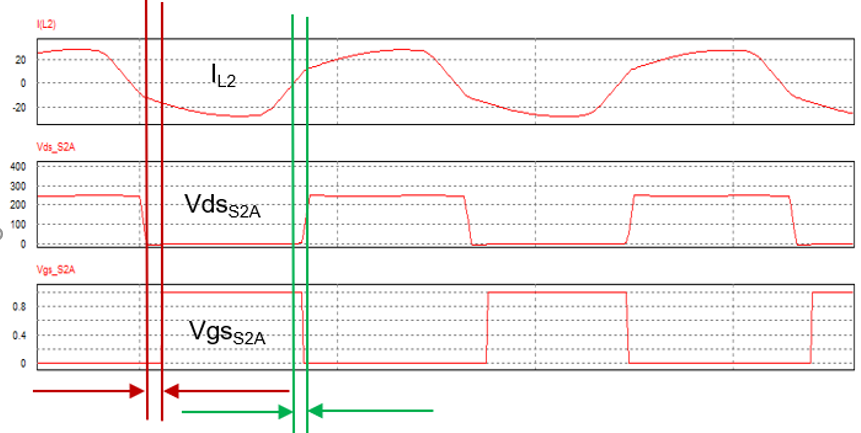

In Abbildung 100zeigen die zwei grünen Cursorlinien die Ausbreitungsverz?gerung zwischen Nulldurchgang und sekund?rseitiger FET-Einschaltung an.

Abbildung 101 Ausbreitungsverz?gerung der Nulldurchgangserkennung

Eine hochmoderne Implementierung des ZCD-Schaltkreises in CLLLC-Topologie besteht darin, einen Stromwandler (CT) oder eine Rogowski-Spule an der Prim?r- und Sekund?rseite in Reihe mit dem Resonanzkondensator zu schalten. Typische Ausbreitungsverz?gerungen des CT- oder Rogowski-Spulenansatzes liegen zwischen 100 ns und 200 ns. Diese Verz?gerung kann zu erheblichen Verlusten in einer CLLLC-Topologie führen, die sich negativ auf den Gesamtwirkungsgrad des DC/DC-Wandlers auswirken. Bei einem Spitzenstrom von ca. 30 A, einer Resonatschaltfrequenz von 500 kHz und einer Einschaltverz?gerung von 100 ns führt die Body-Diode (bei einer Durchlassspannung von 4,5 V) 9,3 A, bis der FET eingeschaltet wird, was zu einem Energieverlust in der Spitze von ca. 42 W pro FET führt.

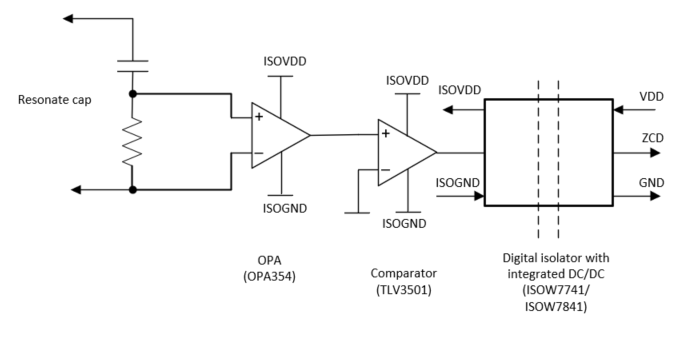

Ein alternativer Ansatz ist dargestellt in Abbildung 102. Hier wird die mitschwingended Kondensatorspannung in Verbindung mit einer Differenzierschaltung implementiert, um den sinusf?rmigen Strom zu erzeugen. Das neu entstehende Sinussignal wird durch einen Differential-Single-End-OPA(OPA354) und einen schnellen Komparator (TLV3501) für ZCD weiterverarbeitet.

Abbildung 102 ZCD-Schaltkreis mit ISOW7741, ISOW7841

Das Nulldurchgangssignal wird durch einen digitalen Isolator (ISOW7741 oder ISOW7841) isoliert. Diese digitalen Isolatoren verfügen über integrierte isolierte DC/DC-Wandler, um eine isolierte Stromversorgung für die OPA- und Komparatorbausteine zu erzeugen. Die OPA354, TLV3501 und ISOW7741 weisen Ausbreitungsverz?gerungen von 0,6 ns, 4,5 ns und 10,7 ns auf, was zu einer Gesamtausbreitungsverz?gerung 15,8 ns für das gesamte Design führt, die etwa 10-mal kleiner ist als ein CT- oder Rogowski-Spulenansatz. Nehmen wir die gleiche Schaltfrequenz und den gleichen Spitzenstrom wie im vorherigen Beispiel an, so kann der Spitzenenergieverlust in einem FET von 42 W auf nur 6,7 W reduziert werden (was sich positiv auf den Gesamtwirkungsgrad auswirkt).
